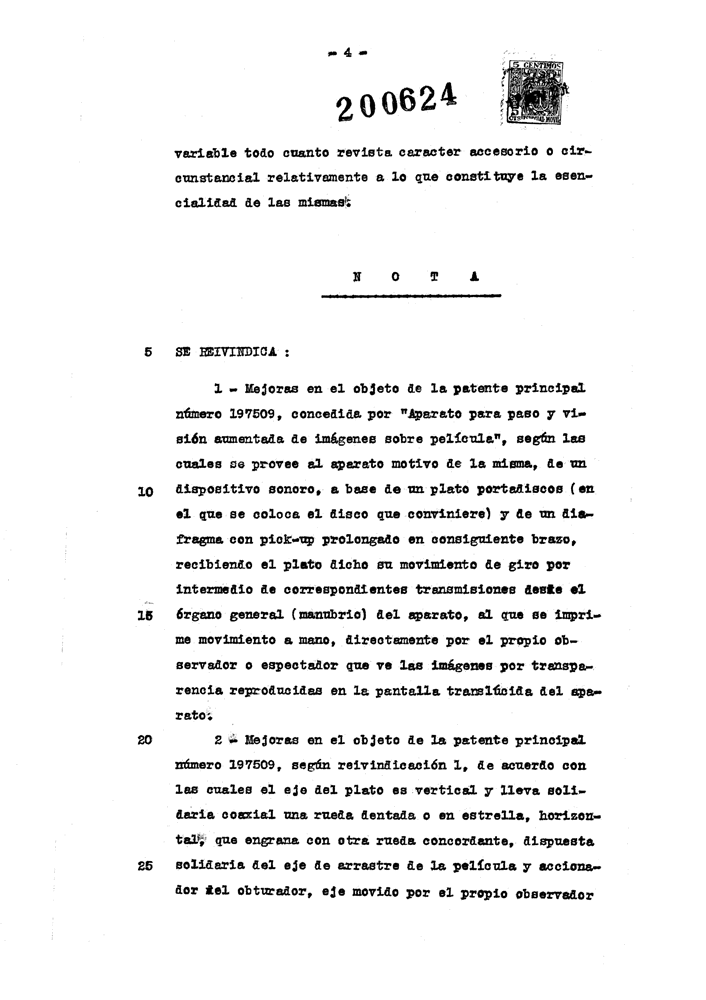

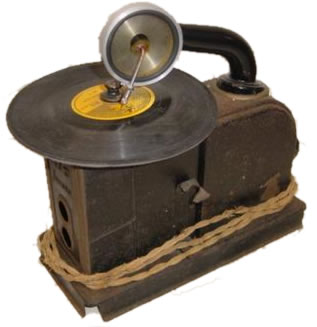

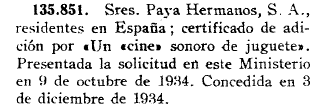

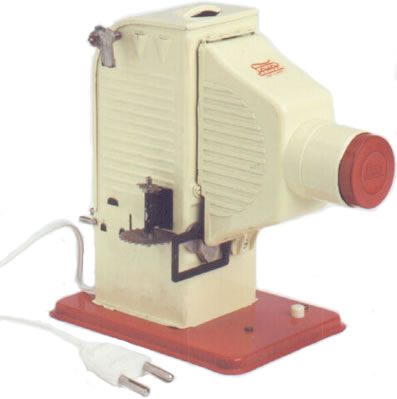

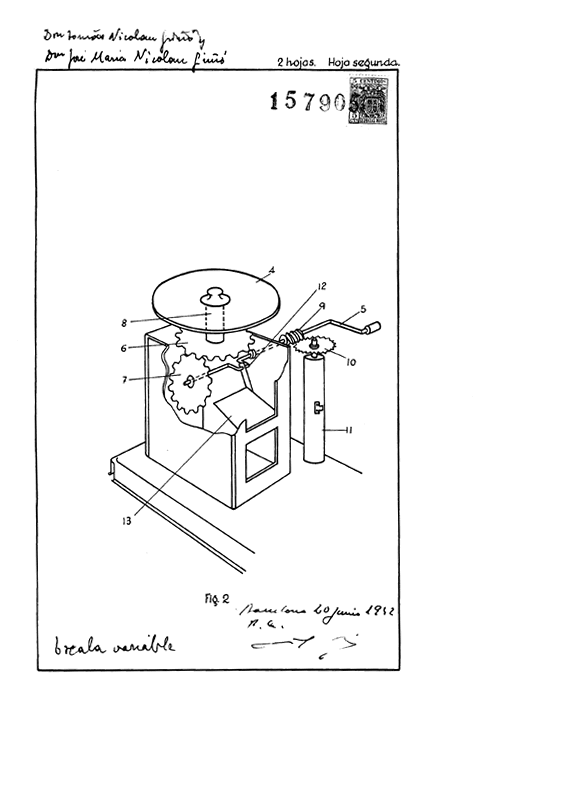

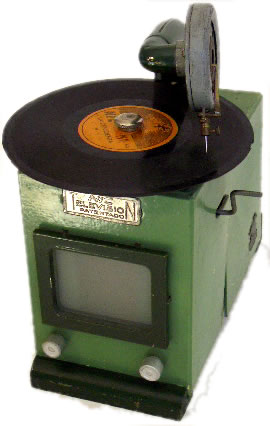

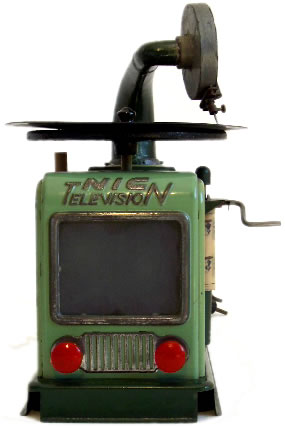

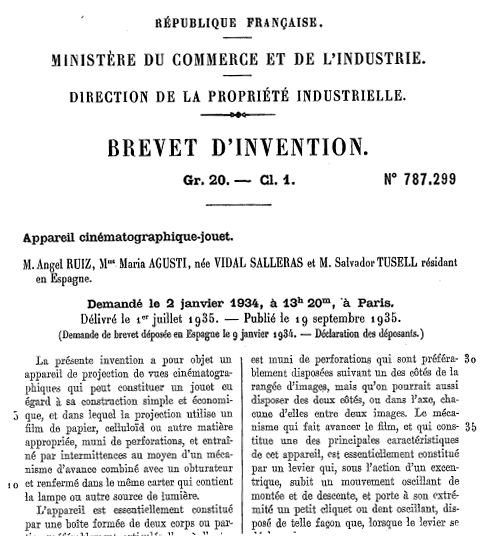

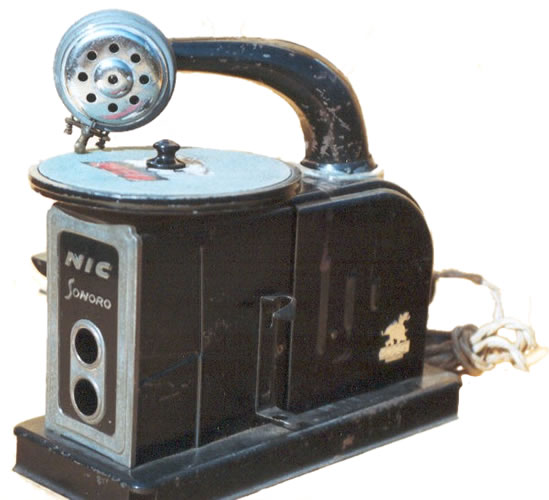

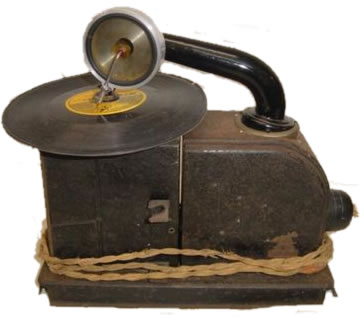

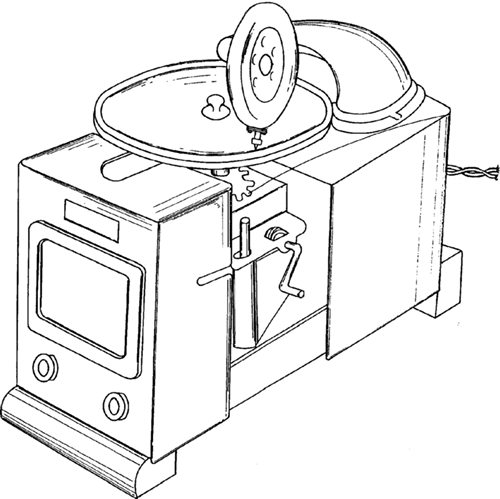

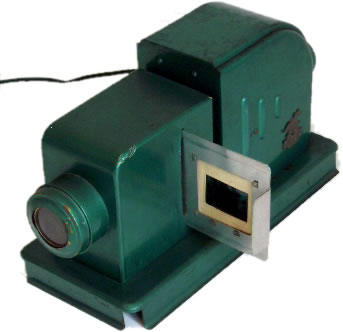

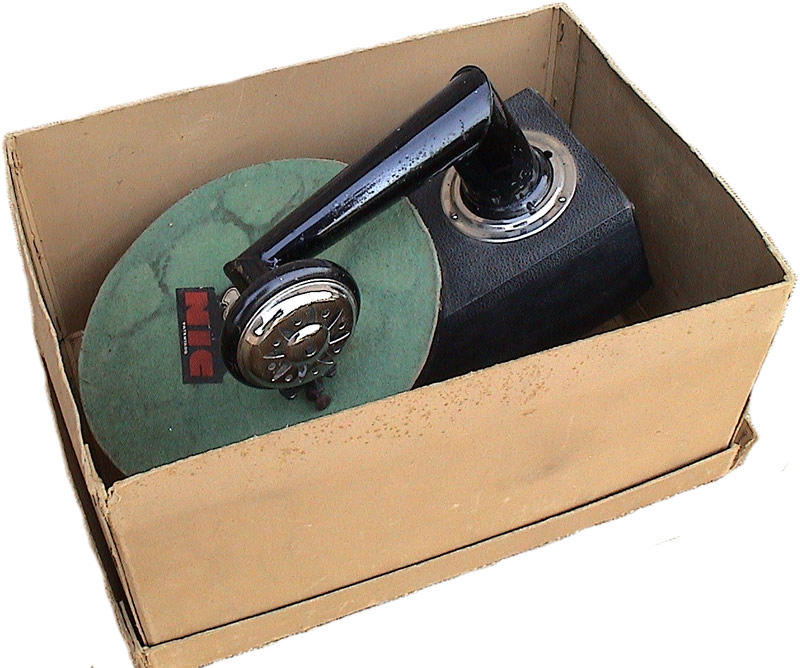

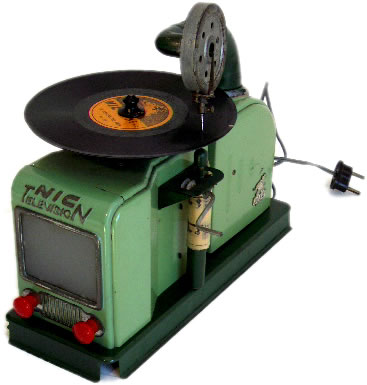

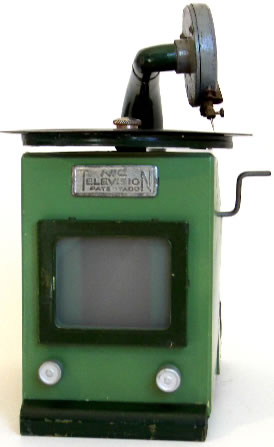

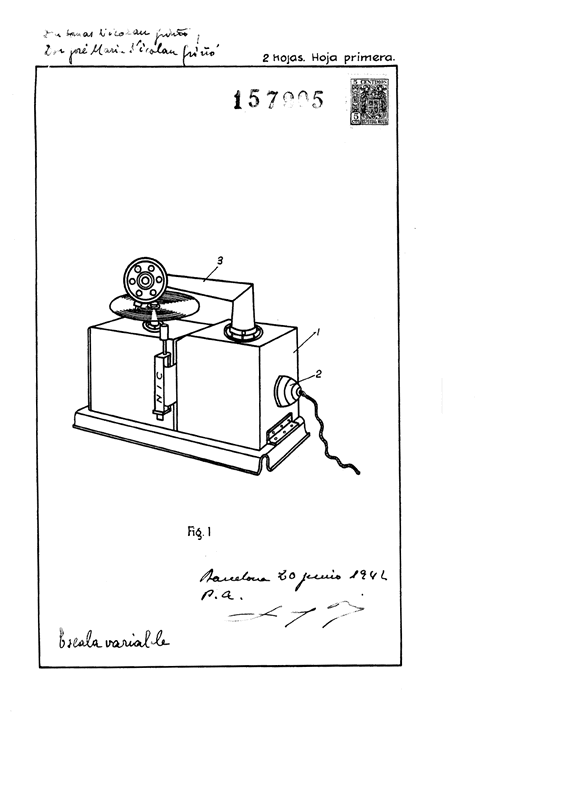

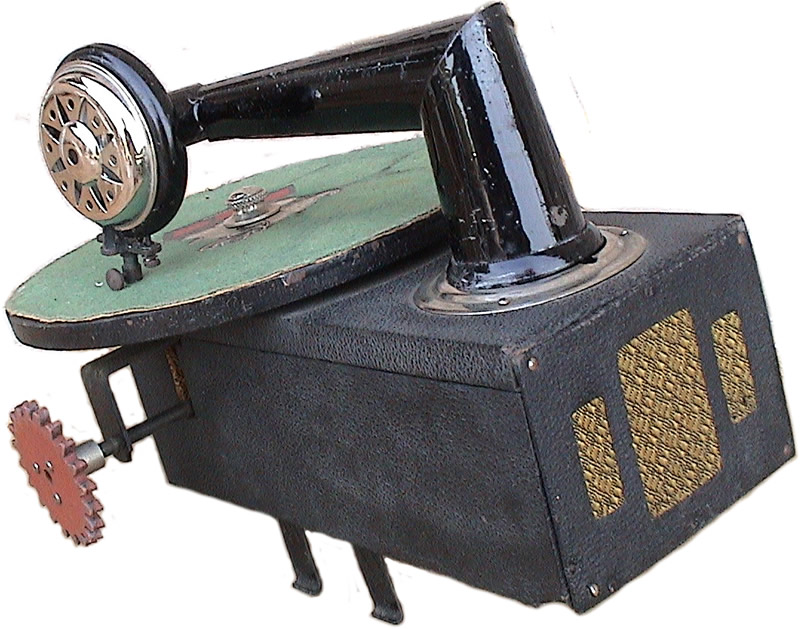

Cinématographe sonore servant de jouet. Bien qu'il existe sur le marché des appareils de projection de divers genres, destinés à servir de jouets aux enfants, aucun ne combine la projection des images avec la reproduction sonore ou musicale qui doit l'accompagner. Pour obtenir ce résultat, il a été imaginé un appareil qui est décrit ci-après en se référant aux dessins annexés, dans lesquels:

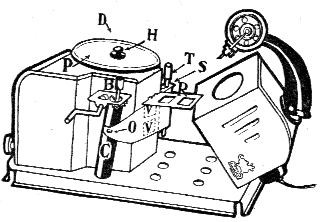

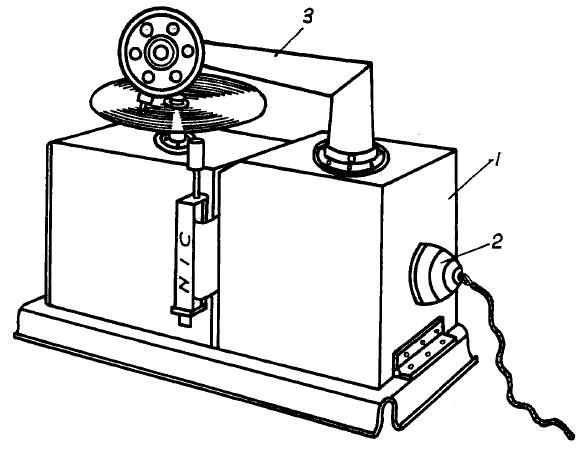

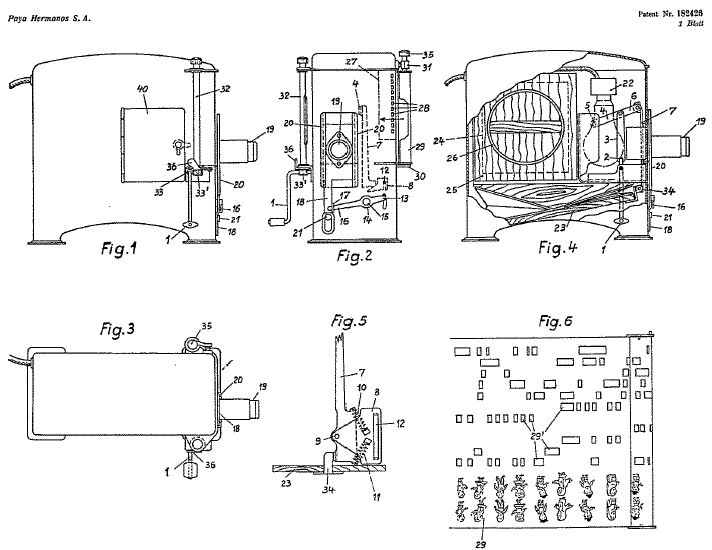

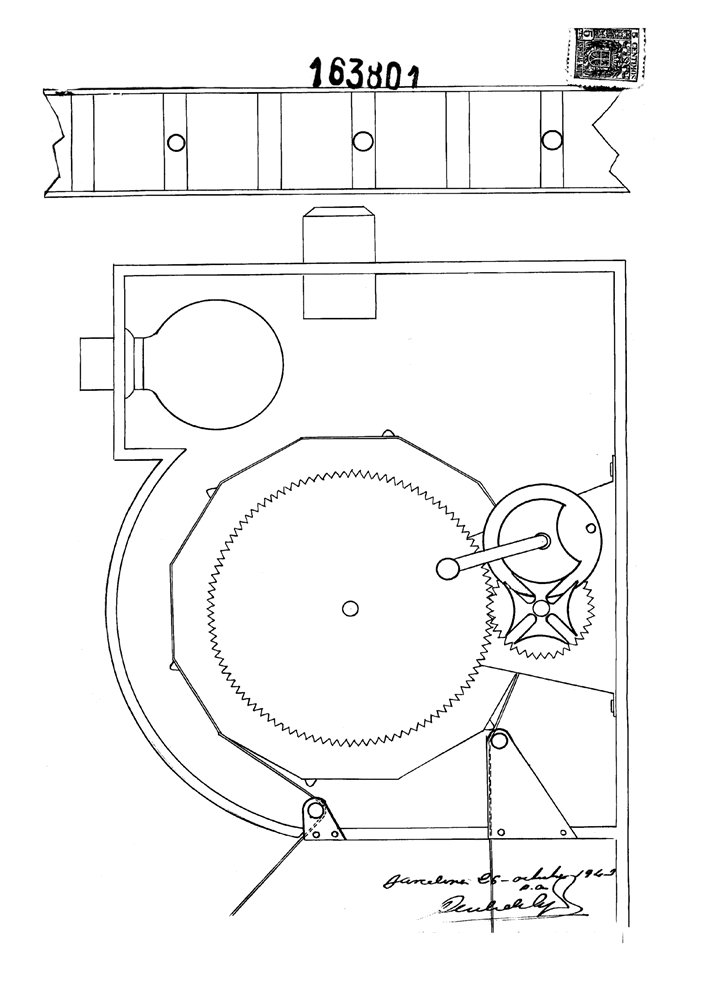

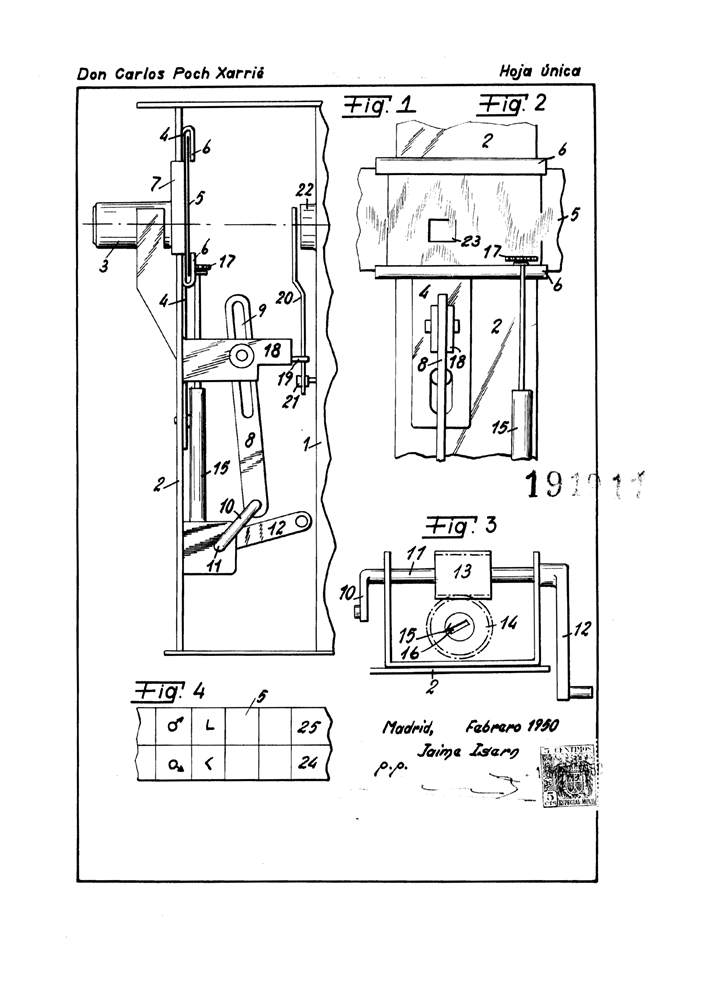

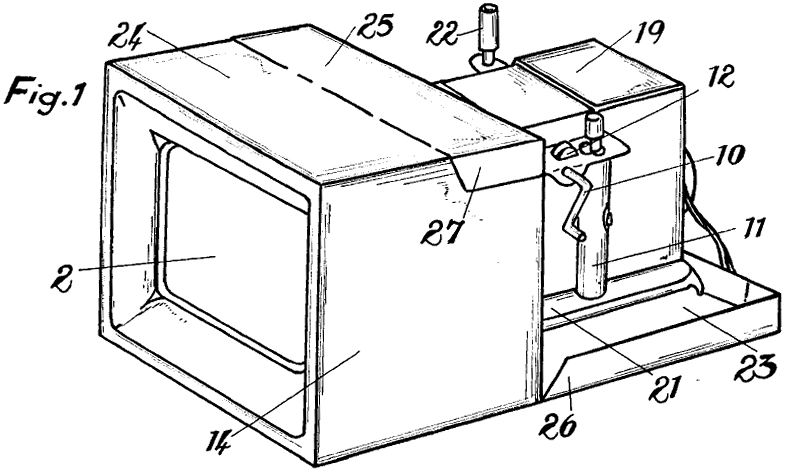

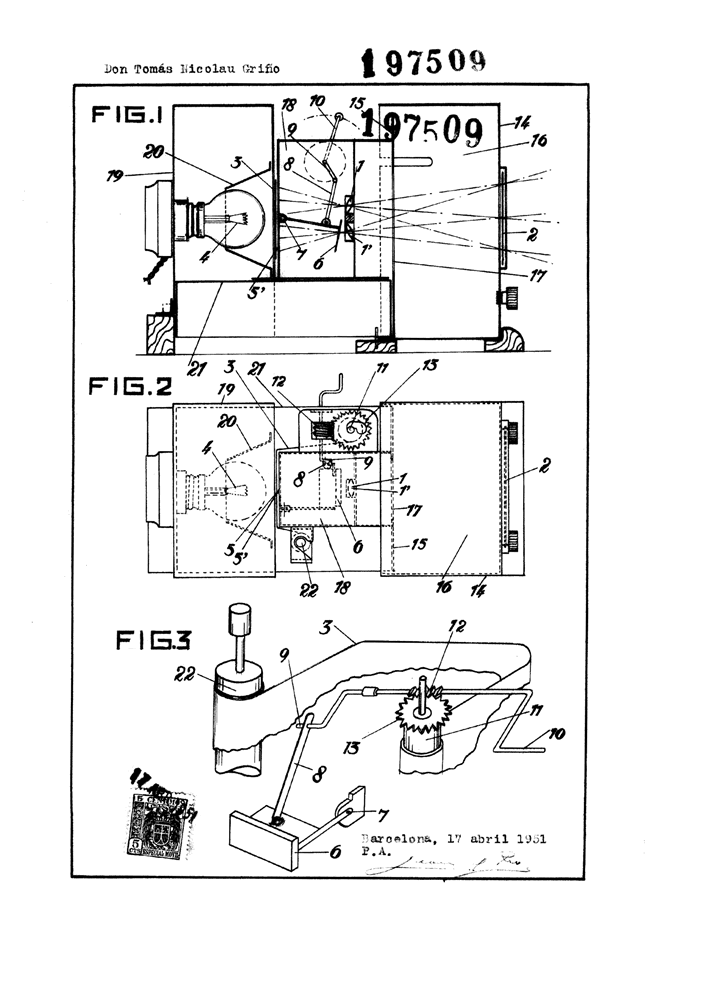

La figure 1 est une vue schématique de l'appareil, laquelle montre quelques parties essentielles de son mécanisme et la boîte à soufflet qui va être décrite.
La figure 2 fait voir spécialement le dispositif par lequel l'objectif cinématographique est mis en mouvement de va-et-vient vertical, et un fragment du rouleau de papier qui contient des figures et les orifices producteurs du son.

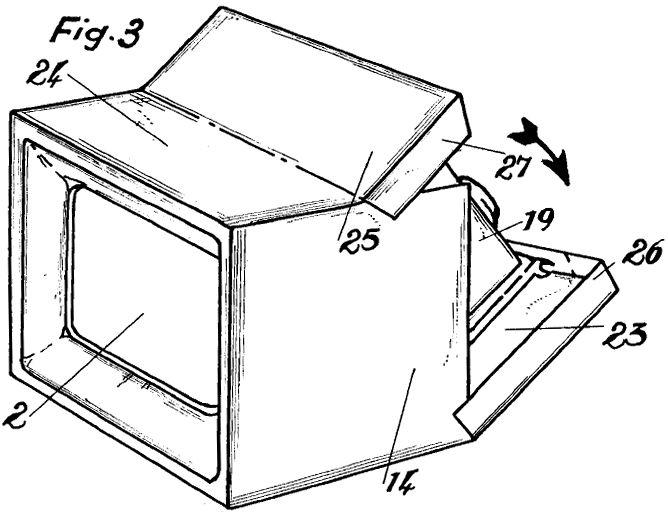

La figure 3 montre le mécanisme de l'appareil en projection latérale.
La figure 4 est une représentation détaillée d'un fragment de rouleau de papier contenant les figures auxquelles l'appareil communique les mouvements cinématographiques, et des orifices producteurs des sons qui accompagnent les mouvements de ces figures.

Comme on peut le voir sur les figures 1 et 3, la manivelle 1 produit le mouvement dont dépend tout le fonctionnement de l'appareil. Son mouvement circulaire produit les différents mouvements secondaires, en se transformant de manière à réaliser chaque de la façon qui est expliquée ci-après.

La manivelle possède, à l'extrémité de son axe, un vilebrequin 2 (fig. 3) qui est relié à une bielle 3 transmettant le mouvement dudit vilebrequin au levier oscillant 4 près de son extrémité libre 6, l'autre extrémité de ce levier étant reliée à l'axe 5. A l'extrémité 6 du levier 4 se trouve le point d'articulation du levier 7, et la disposition de tous ces éléments est telle que le mouvement de rotation de la manivelle 1 est transformé en un mouvement de va-et-vient rectiligne et vertical.

Le levier 7 porte, à son extrémité, la pièce 8 constituée par une plaque qui se meut sur l'axe 9 et possède une élasticité de mouvement qui lui permet de se mouvoir de haut en bas grâce aux ressorts a b et a' b' fixés de manière que chacun d'eux soit fixé par une extrémité sur la pièce 7 et par l'autre sur la plaque 8, de la manière qu'on voit sur la figure 3. La pièce 8 mentionnée présente d'un côté, celui opposé à l'axe g, une rainure 12 dans laquelle entre l'extrémité 13 du levier 14 (fig. 2) lequel fait osciller la pièce 18 sur laquelle est monté l'objectif 19, de manière à communiquer à cet objectif un mouvement de va-et-vient vertical.

Le bout extrême 16 du levier 14 s'introduit dans la boîte 17 qui, à cet effet, porte la coulisse 18 et à laquelle le levier 14 transmet ses mouvements d'impulsion sous l'action du mouvement de la pièce 8 reliée au levier 7. La coulisse 18 porte, à sa partie supérieure, l'objectif 19, lequel se meut avec elle et a pour guides des glissières 20, et à son extrémité inférieure une butée 21 qui est faite en une matière molle pour amortir le bruit et les chocs et limite en même temps la course de la coulisse 18 tant vers le haut que vers le bas.

L'effet sonore est produit par le même mouvement du levier 7, lequel agit par son extrémité 34 (fig. 3) sur le soufflet 23. Celui-ci introduit l'air recueilli dans sa chambre dans la boîte additionnelle 24 (fig. 1) qui fait office de condensateur. Cette boite 24 possède une face 25 qui est mobile, à la manière d'un soufflet, perpendiculairement à la paroi opposée de la boîte 24 et qui, conjointement avec le ressort 26 assure que l'air se trouve sous pression à l'intérieur de la chambre 24 et disposé à sortir par les fentes de la plaque harmonique 27 (frg. 3) adossée par sa face interne contre la boîte 24 et en contact avec elle.

La plaque harmonique 27 présente, dans sa surface, une série de fentes 28 (fig. 2) qui coïncident. avec les languettes de la plaque harmonique 27 et sont indépendantes les unes des autres. A travers ces fentes, au passage de la bande 2 q et à mesure que communiquent avec elles les évidements de ladite bande, l'air produit les sons cor respondant aux notes qui, n'étant pas obtu rés, le laissent passer.

Lorsque le rouleau cinématographique 29 avec ses figures et ses impressions sonores a été placé sur le support 30 (fig. 2) et que le rouleau ou bande sur sa bobine a été assujetti à sa partie supérieure par le levier 31, de manière à se trouver prêtà fonctionner, il passe derrière la glissière 20 portant l'objectif 19, frôle les fentes 28 de la plaque harmonique 27 jusqu'à arriver sur l'axe 35, (fig. 3), sur lequel a lieu son enroulement après son passge derrière l'objectif, cet axe recevant son mouvement de la rotation de la manivelle 1, en même temps que celle-ci tourne, au moyen de la vis sans fin 33 formée sur l'axe de cette manivelle et engrenant avec la couronne ou roue dentée dont est pourvu à sa partie inférieure de cet axe 32, produisant ainsi le mouvement de rotation désiré pour le déroulement et l'enroulement de la bande.

Le fonctionnement de l'appareil est le suivant : la source lumineuse ayant été placée sur le porte-lampes 22 (fig. 3) et la bobine de la bande sur le support 30 (fig. 2), et cette bande ayant été passée par derrière la glissière20 portant l'objectif 19, comme cela a été dit plus haut, on fait tourner la manivelle 1 de manière à mettre en action le groupe de leviers décrit pour donner ainsi naissance au mouvement vertical de va-et-vient de l'objectif 19, ce qui a pour effet, de produire sur l'écran le mouvement cinématographique des figures de la bande à leur passage par l'objectif. En même temps, le jeu des leviers. mentionné plus haut, qui a lieu toujours en vertu du mouvement de la manivelle 1, a pour effet que le levier agit sur le soufflet 3 (fig; 1) qui accumule ainsi dans la chambre 24 l'air nécessaire à la production des sons au passage des évidements de la bande par la plaque harmonique.

Lorsque la bande 29 a passé sur l'axe 32 après le fonctionnement de l'appareil, on désaccouple de la vis sans fin 33, au moyen du secteur circulaire 36 (fig. 1) la couronne dentée que porte à son extrémité l'axe 32, et celui-ci se trouve alors libre pour enrouler la bande sur sa bobine primitive fixée sur le support 30, dont l'enroulement. s'effectue au moyen de l'axe 35 (fig. 2) qui porte le levier 31. Si l'on accouple à nouveau l'axe 32 au moyen du secteur circulaire 36 pour le ramener en position d'action, il se trouve prêt à opérer de nouveau de la manière décrite.

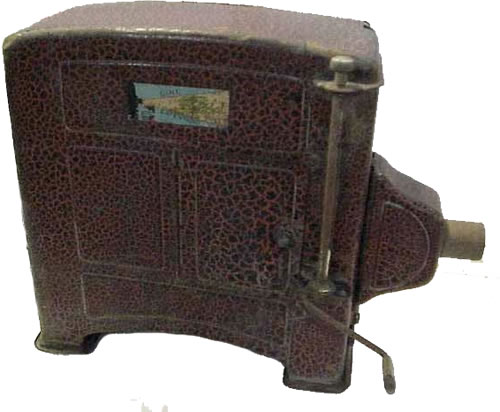

L'appareil est enfermé dans une caisse de laiton ayant une porte latérale qui permet. de surveiller l'éclairage.

Bien entendu l'appareil décrit peut être fabriqué avec emploi de toute espèce de matériaux appropriés et à des dimensions variables, et l'on pourra modifier entièrement ou en partie la forme, la disposition et le placement de ses éléments en tant que ces modifications n'altèrent pas les fondements essentiels décrits ni l'animation des figures résultant du mouvement de l'objectif et la production simultanée de sons par l'emploi d'une plaque harmonique, le tout étant contenu dans le même appareil et obéissant, à un seul mouvement.

Bien que la bande productrice des effets de cinématographe sonore ait été décrite en ce qu'elle a de fondamental, ses caractères seront détaillés ci-après, étant donné qu'elle constitue une partie si importante de l'appareil cinématographique sonore décrit.

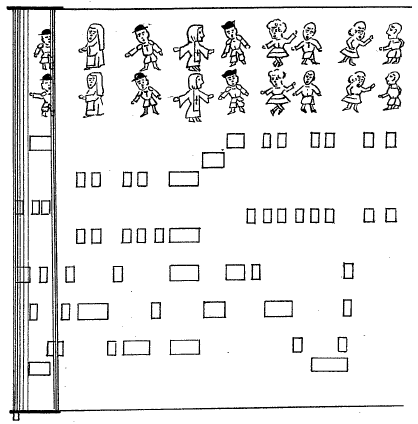

La fig. 4 est, une représentation de cette bande.

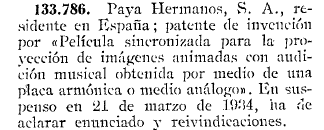

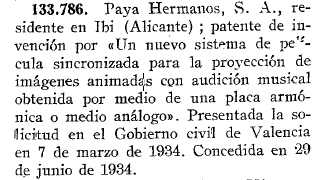

Il s'agit d'une pellicule faite de toute matière appropriée, qui est synchronisée pour la projection d'images animées avec audition musicale obtenue au moyen d'une plaque harmonique ou par un autre moyen analogue.

La caractéristique essentielle de la bande ou pellicule en question consiste dans la disposition des éléments concourant à son action pour produire, au moyen desdits élément:, la synchronisation de la projection animée de ses figures avec une audition musicale.

Pour obtenir ce résultat, les figures sont disposées dans une des marges longitudinales de la pellicule ou toutes les deux selon la disposition de l'objectif employé à la projection, et le reste de la pellicule présente une série de perforations rectangulaires ou de toute autre forme géométrique pour que soient produites, à leur passage et lorsque lesdites perforations coïncident avec les orifices de sortie de l'air dans la plaque harmonique, les notes musicales gravées dans la pellicule sous la forme des perforations mentionnées.

Les perforations de la bande ou pellicule (que l'on pourrait appeler musicales, puisqu'elles servent à produire l'audition des sons de la plaque harmonique, à cause de l'air qui passe à travers ses fentes en combinaison avec lesdites perforations) se font dans la pellicule au moyen d'éléments mécaniques ou manuels, vu que la caractéristique essentielle de ces bandes perforées consiste dans leur but et leur application formant partie intégrante des figures ou dessins.

La bande ou pellicule pourra être en papier, celluloïd, toile, ou toute autre matière susceptible d'application. Quant au moyen actif pour l'obtention de l'audition musicale, il pourra être la plaque harmonique déjà indiquée ou un autre moyen permettant d'obtenir le même résultat.

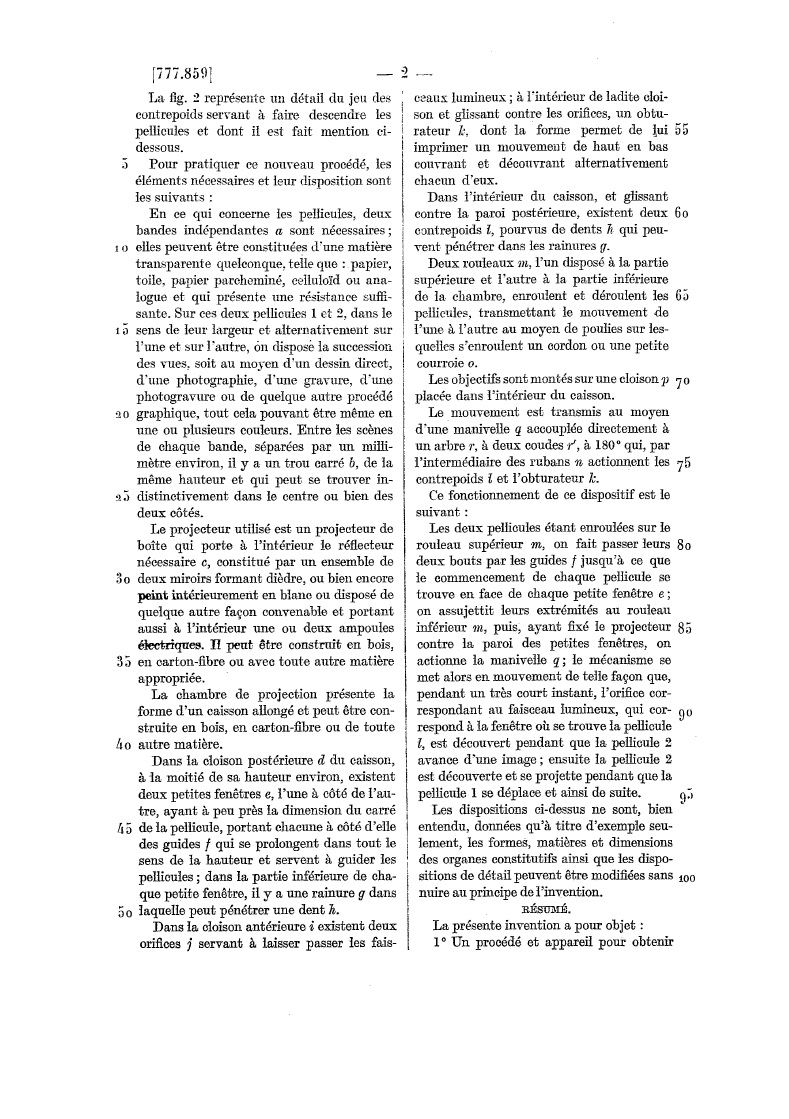

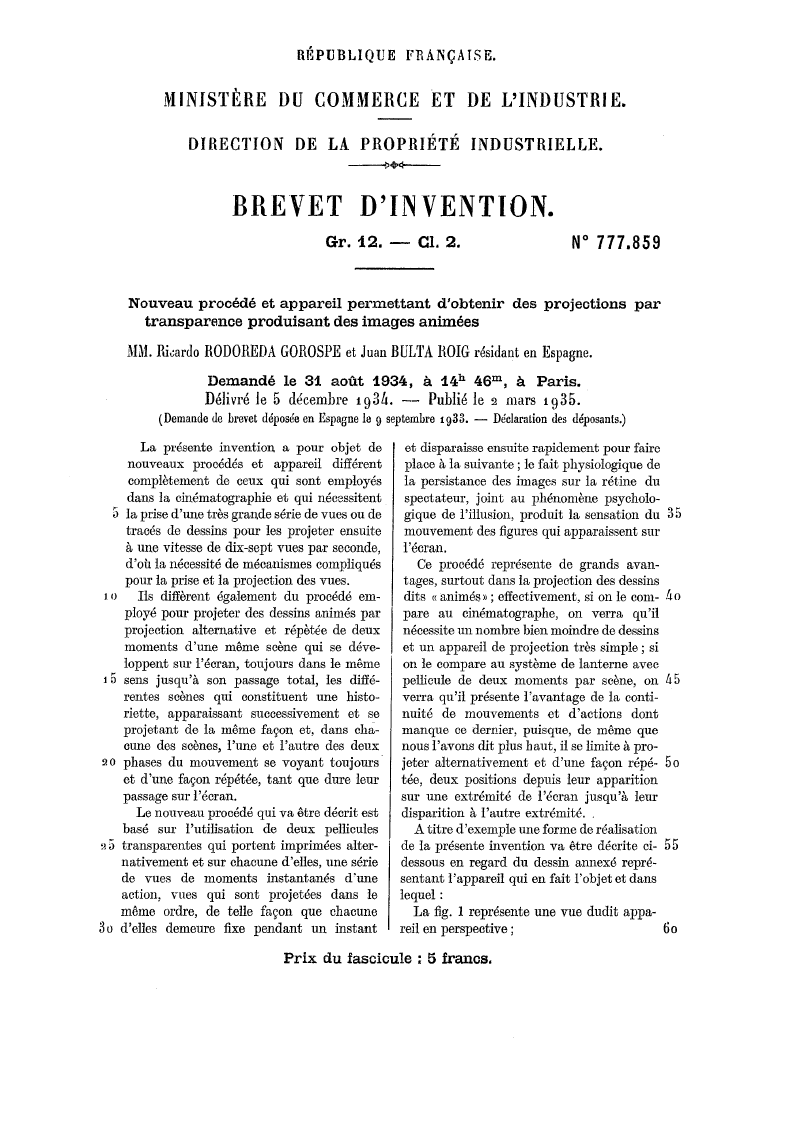

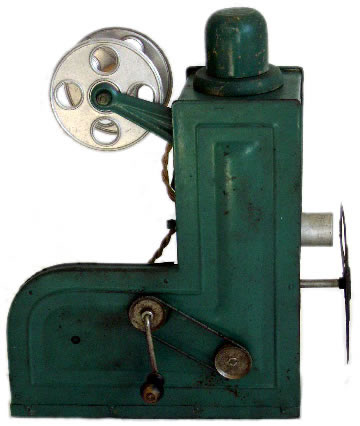

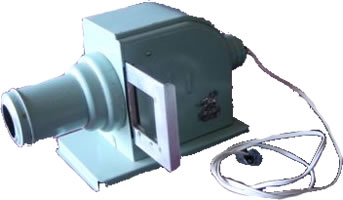

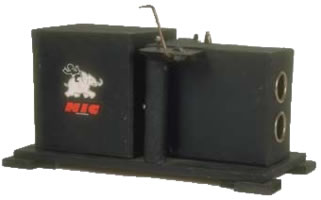

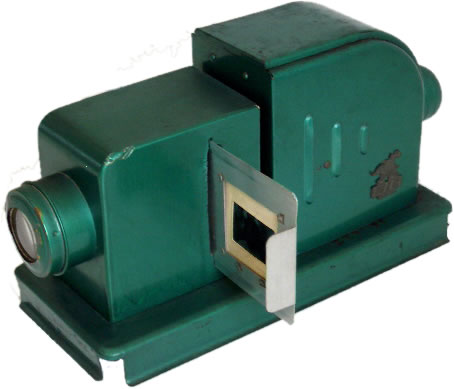

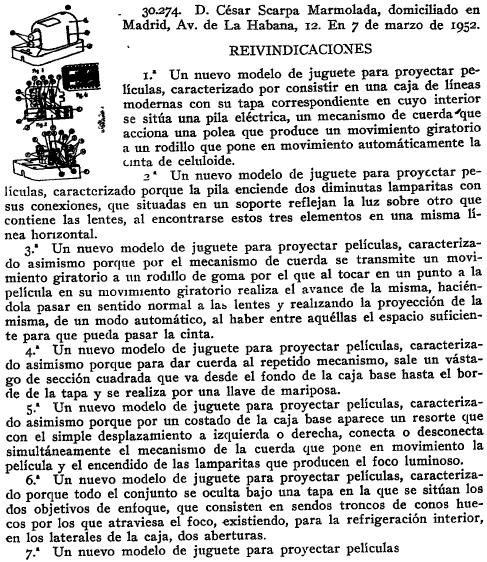

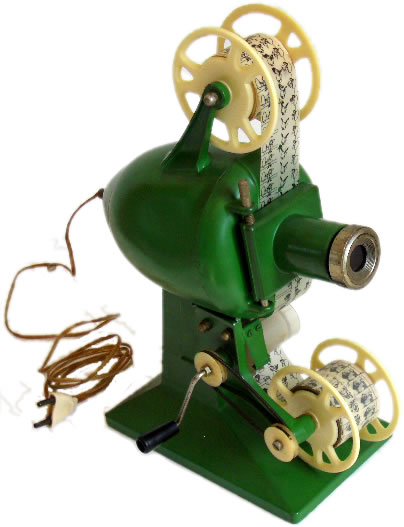

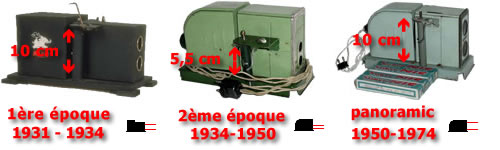

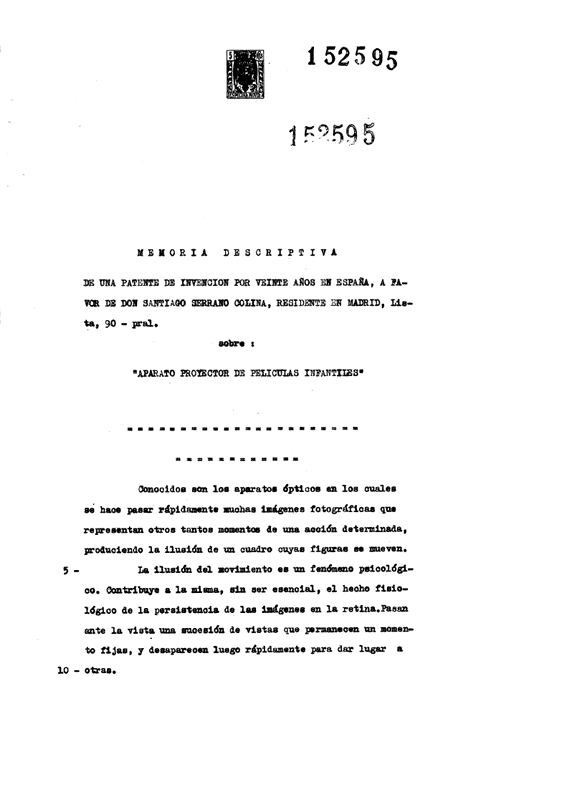

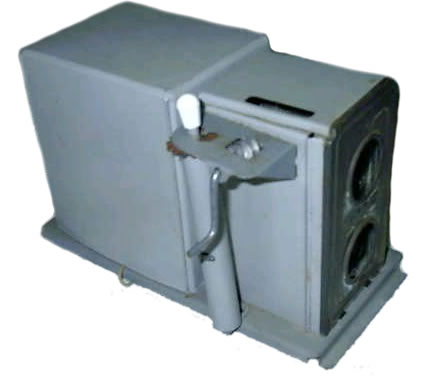

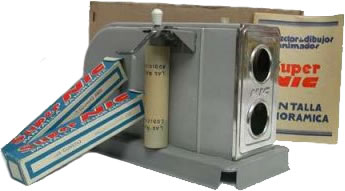

Nouveau procédé et appareil permettant d'obtenir des projections par transparence produisant des images animées. La présente invention a pour objet de nouveaux procédés et appareil différent complètement de ceux qui sont employés dans la cinématographie et qui nécessitent la prise d'une très grande série de vues ou de tracés de dessins pour les projeter ensuite à une vitesse de dix-sept vues par seconde, d'où la nécessité de mécanismes compliqués pour la prise et la projection des vues.

Ils diffèrent également du procédé em ployé pour projeter des dessins animés par projection alternative et répétée de deux moments d'une même scène qui se développent sur l'écran, toujours dans le même sens jusqu'à son passage total, les différentes scènes qui constituent une historiette, apparaissant successivement et se projetant de la même façon et, dans chacune des scènes, l'une et l'autre des deux phases du mouvement se voyant toujours et d'une façon répétée, tant que dure leur passage sur l'écran.

Le nouveau procédé qui va être décrit est basé sur l'utilisation de deux pellicules transparentes qui portent imprimées alternativement et sur chacune d'elles, une série de vues de moments instantanés d'une action, vues qui sont projetées dans le même ordre, de telle façon que chacune d'elles demeure fixe pendant un instant et disparaisse ensuite rapidement pour faire place à la suivante; le fait physiologique de la persistance des images sur la rétine du spectateur, joint au phénomène psychologique de l'illusion, produit la sensation du mouvement des figures qui apparaissent sur l'écran.

Ce procédé représente de grands avantages, surtout dans la projection des dessins dits animés ; effectivement, si on le compare au cinématographe, on verra qu'il nécessite un nombre bien moindre de dessins et un appareil de projection très simple; si on le compare au système de lanterne avec pellicule de deux moments par scène, on verra qu'il présente l'avantage de la continuité de mouvements et d'actions dont manque ce dernier, puisque, de même que nous l'avons dit plus haut, il se limite à projeter alternativement et d'une façon répétée, deux positions depuis leur apparition sur une extrémité de l'écran jusqu'à leur disparition à l'autre extrémité. .

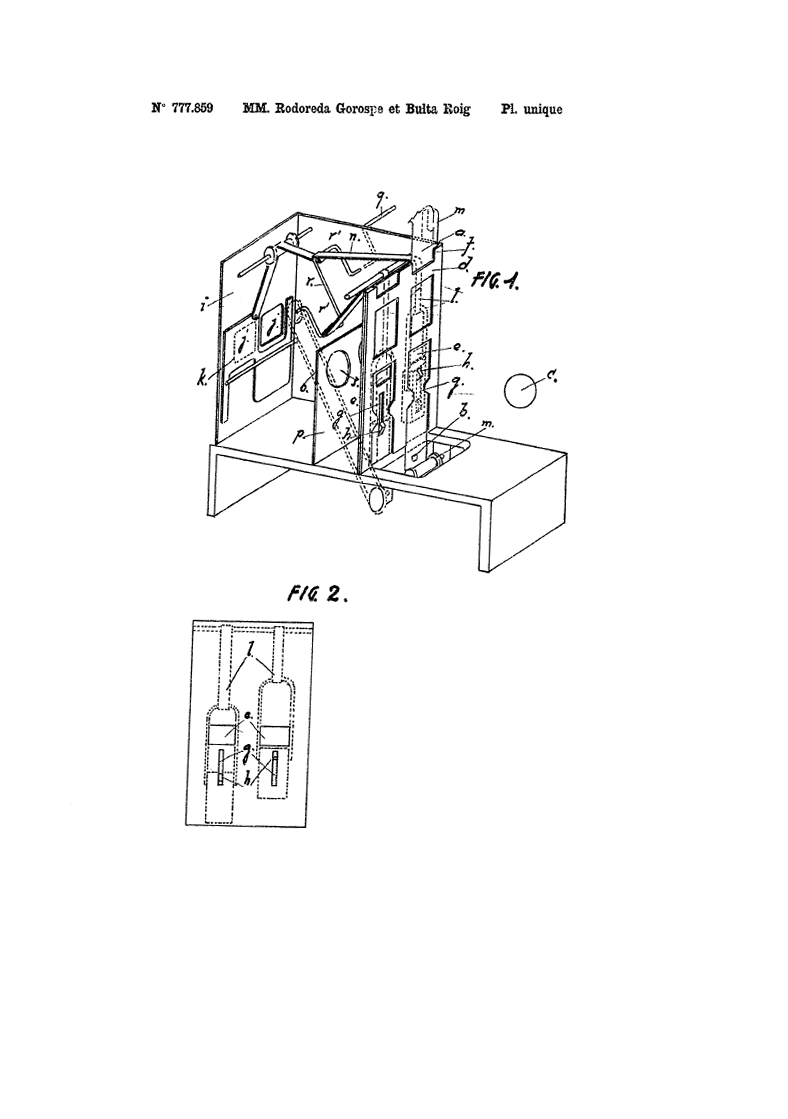

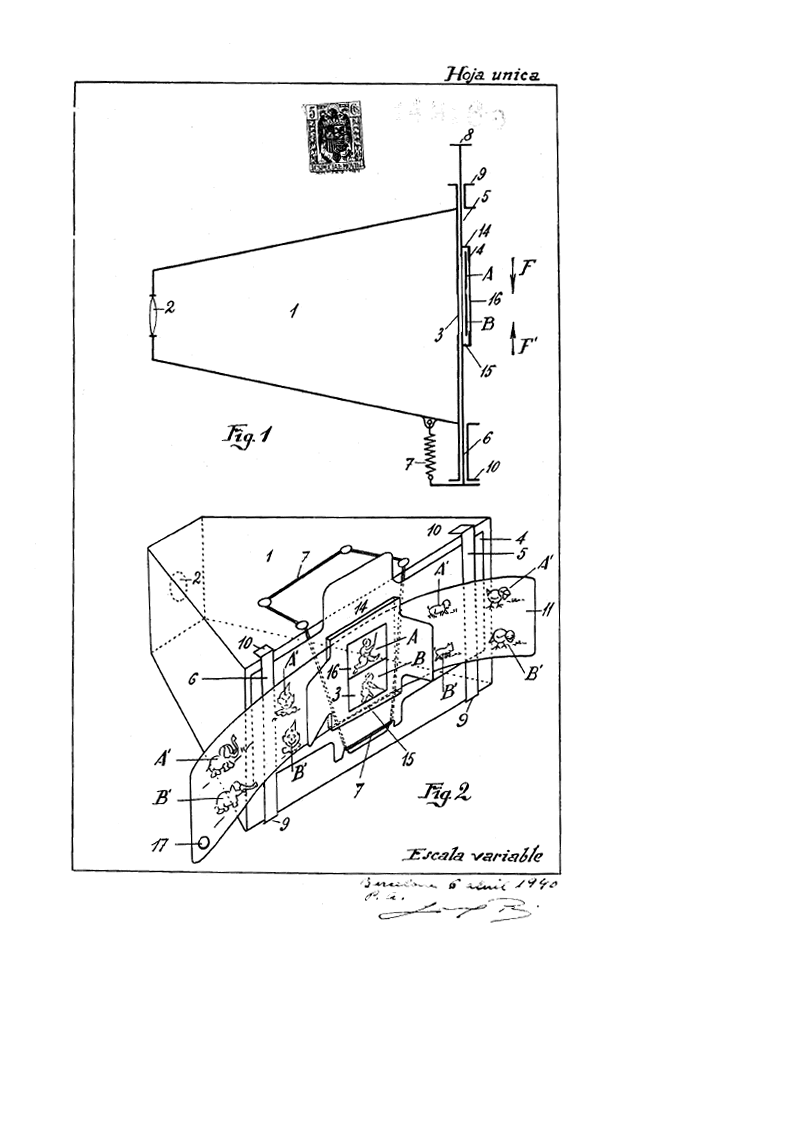

A titre d'exemple une forme de réalisation de la présente invention va être décrite ci- dessous en regard du dessin annexé représentant l'appareil qui en fait l'objet et dans lequel La fig. 1 représente une vue dudit appareil en perspective; La fig. 2 représente un détail du jeu des contrepoids servant à faire descendre les pellicules et dont il est fait mention ci- dessous.

Pour pratiquer ce nouveau procédé, les éléments nécessaires et leur disposition sont les suivants :

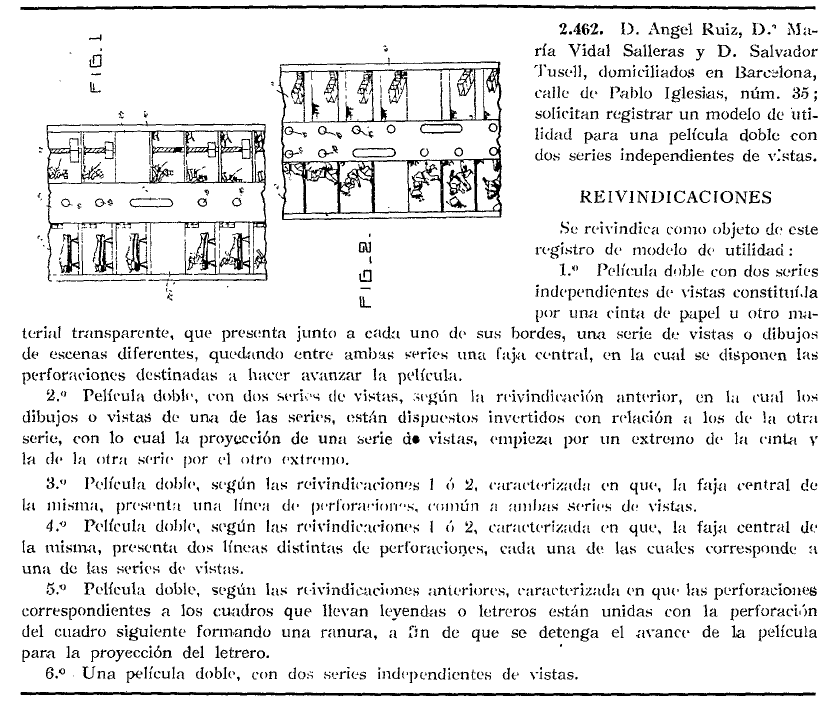

En ce qui concerne les pellicules, deux bandes indépendantes a sont nécessaires; elles peuvent être constituées d'une matière transparente quelconque. telle que : papier, toile, papier parcheminé, celluloïd ou analogue et qui présente une résistance suffisante. Sur ces deux pellicules 1 et 2, dans le sens de leur largeur et alternativement sur l'une et sur l'autre, on dispose la succession des vues, soit au moyen d'un dessin direct, d'une photographie, d'une gravure, d'une photogravure ou de quelque autre procédé graphique, tout cela pouvant être même en une ou plusieurs couleurs. Entre les scènes de chaque bande, séparées par un millimètre environ, il y a un trou carré b, de la même hauteur et qui peut se trouver in distinctivement dans le centre ou bien des deux côtés.

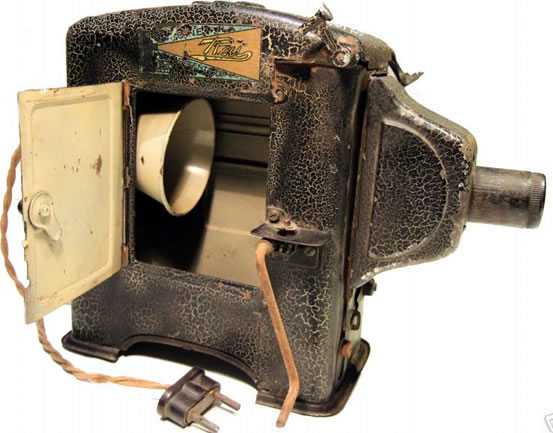

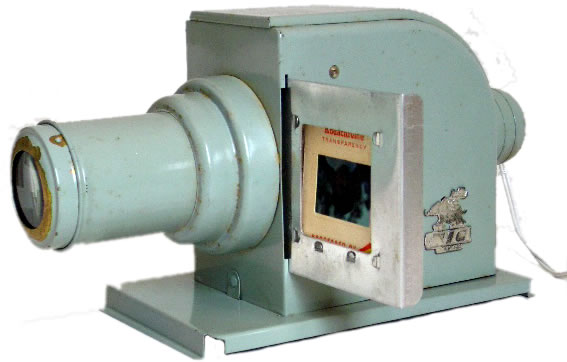

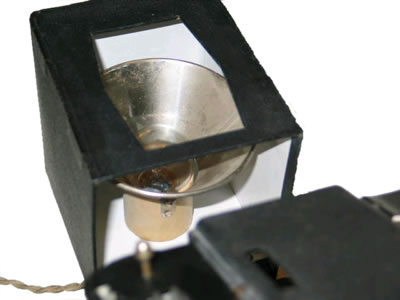

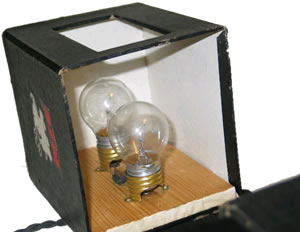

Le projecteur utilisé est un projecteur de boîte qui porte à l'intérieur le réflecteur nécessaire c, constitué par un ensemble de deux miroirs formant dièdre, ou bien encore peint intérieurement en blanc ou disposé de quelque autre façon convenable et portant aussi à l'intérieur une ou deux ampoules électriques. Il peut être construit en bois, en carton-fibre ou avec toute autre matière appropriée.

La chambre de projection présente la forme d'un caisson allongé et peut être construite en bois, en carton-fibre ou de toute autre matière.

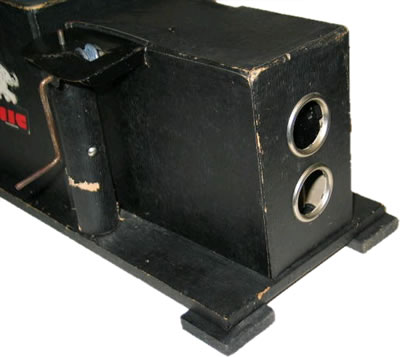

Dans la cloison postérieure d du caisson, à la moitié de sa hauteur environ, existent deux petites fenêtres e, l'une à côté de l'autre, ayant à peu près la dimension du carré de la pellicule, portant chacune à côté d'elle des guides f qui se prolongent dans tout le sens de la hauteur et servent à guider les pellicules; dans la partie inférieure de chaque petite fenêtre, il y a une rainure g dans laquelle peut pénétrer une dent h.

Dans la cloison antérieure i existent deux orifices j servant à laisser passer les faisceaux lumineux; à l'intérieur de ladite cloison et glissant contre les orifices, un obturateur k, dont la forme permet de lui imprimer un mouvement de haut en bas couvrant et découvrant alternativement chacun d'eux.

Dans l'intérieur du caisson, et glissant contre la paroi postérieure, existent deux contrepoids 1, pourvus de dents h qui peuvent pénétrer dans les rainures g.

Deux rouleaux m, l'un disposé à la partie supérieure et l'autre à la partie inférieure de la chambre, enroulent et déroulent les pellicules, transmettant le mouvement de l'une à l'autre au moyen de poulies sur les quelles s'enroulent un cordon ou une petite courroie o.

Les objectifs sont montés sur une cloison p placée dans l'intérieur du caisson.

Le mouvement est transmis au moyen d'une manivelle q accouplée directement à un arbre r, à deux coudes r`, à 180° qui, par l'intermédiaire des rubans n actionnent les contrepoids 1 et l'obturateur k.

Ce fonctionnement de ce dispositif est le suivant:
Les deux pellicules étant enroulées sur le rouleau supérieur m, on fait passer leurs deux bouts par les guides f jusqu'à ce que le commencement de chaque pellicule se trouve en face de chaque petite fenêtre e ; on assujettit leurs extrémités au rouleau inférieur m, puis, ayant fixé le projecteur contre la paroi des petites fenêtres, on actionne la manivelle q ; le mécanisme se met alors en mouvement de telle façon que, pendant un très court instant, l'orifice correspondant au faisceau lumineux, qui correspond à la fenêtre où se trouve la pellicule 1, est découvert pendant que la pellicule 2 avance d'une image; ensuite la pellicule 2 est découverte et se projette pendant que la pellicule 1 se déplace et ainsi de suite.

Les dispositions ci-dessus ne sont, bien entendu, données qu'à titre d'exemple seulement, les formes, matières et dimensions des organes constitutifs ainsi que les dispositions de détail peuvent être modifiées sans nuire au principe de l'invention.

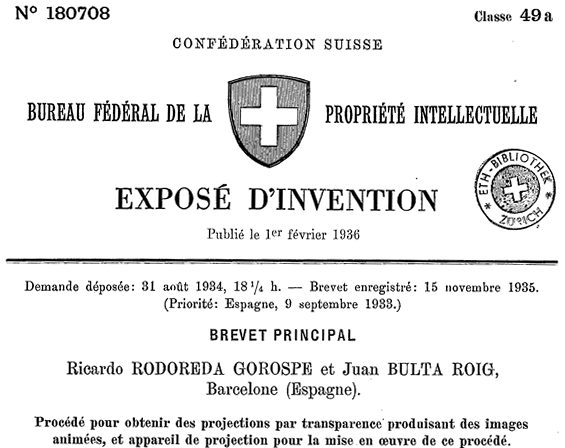

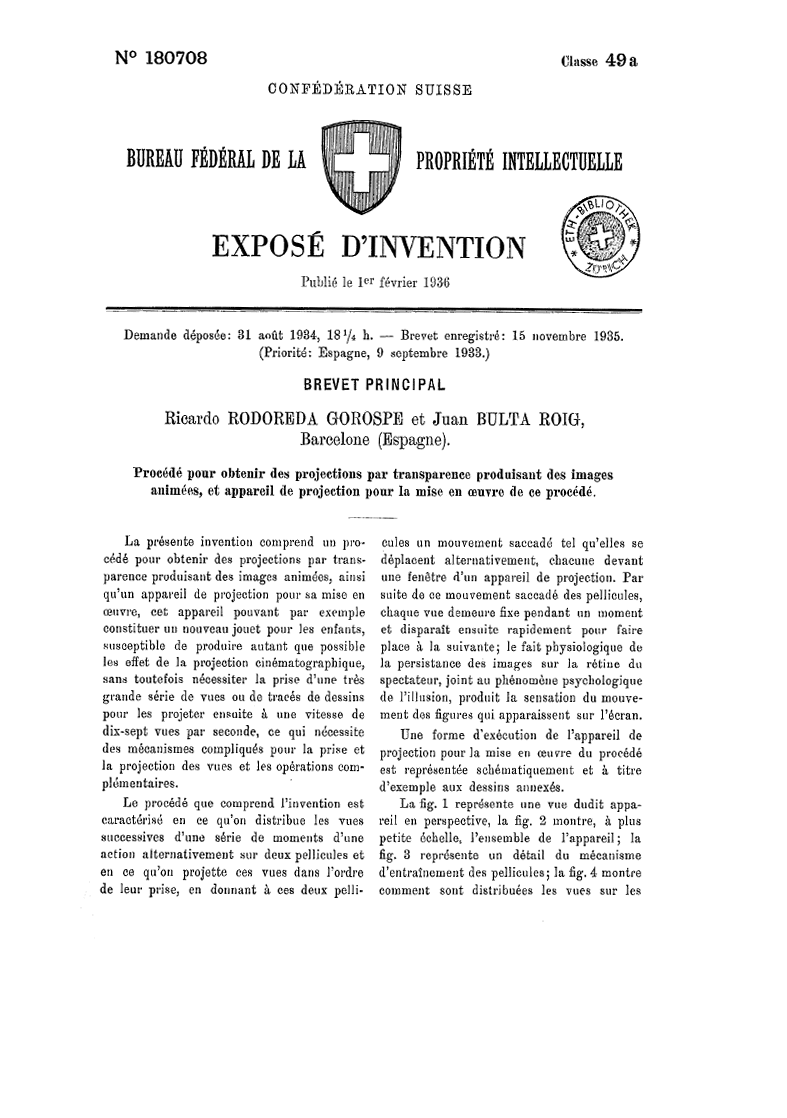

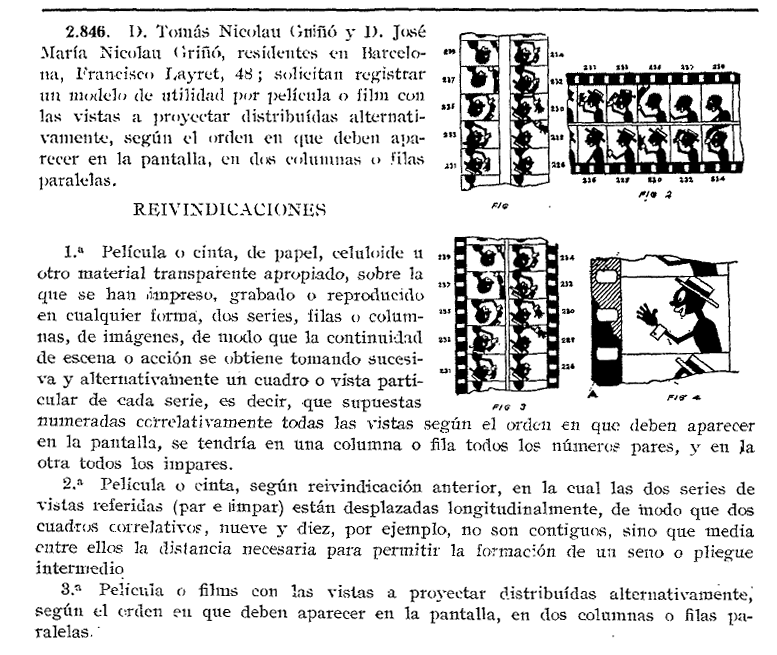

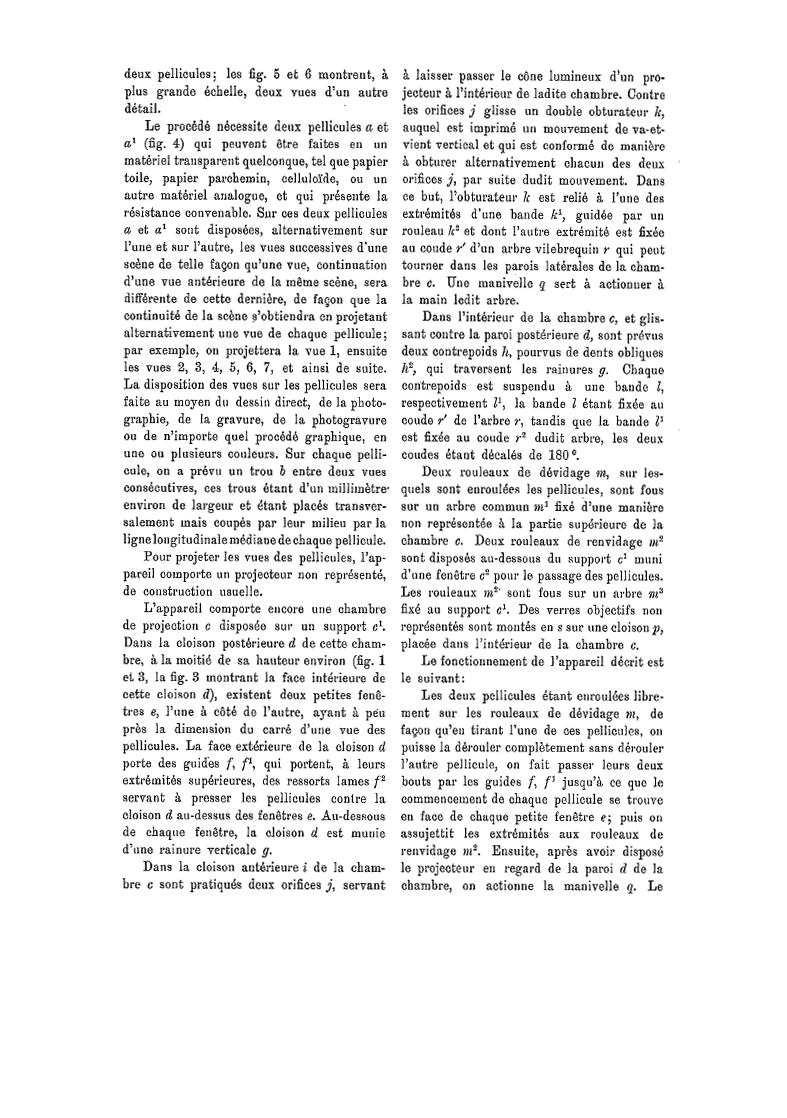

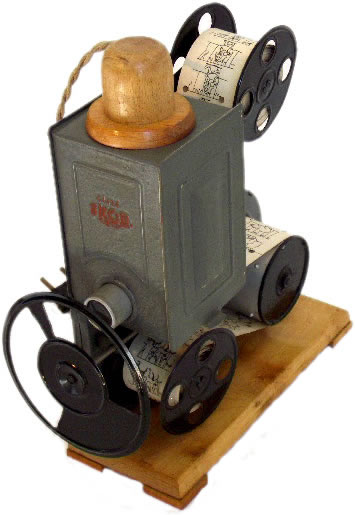

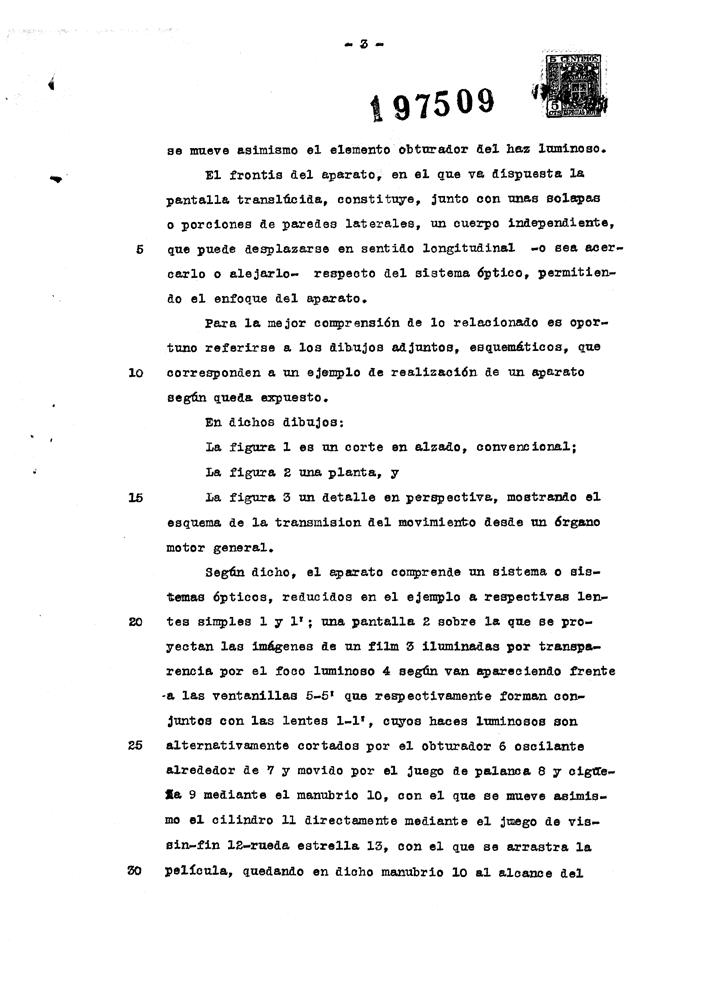

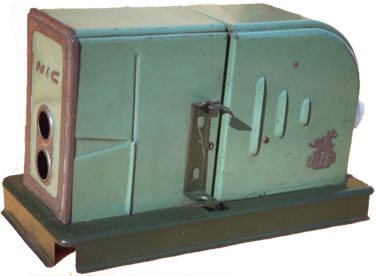

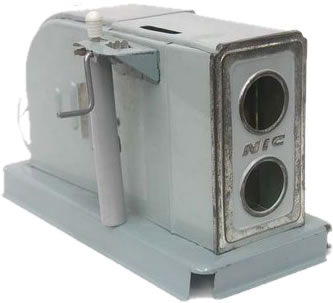

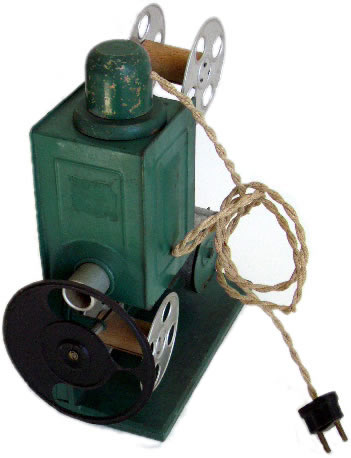

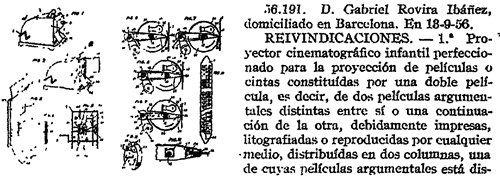

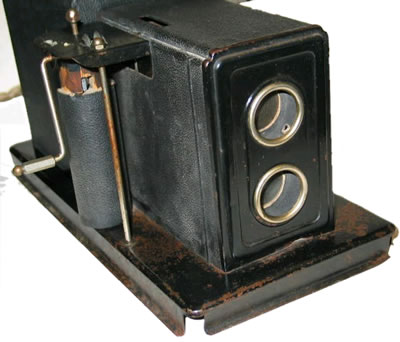

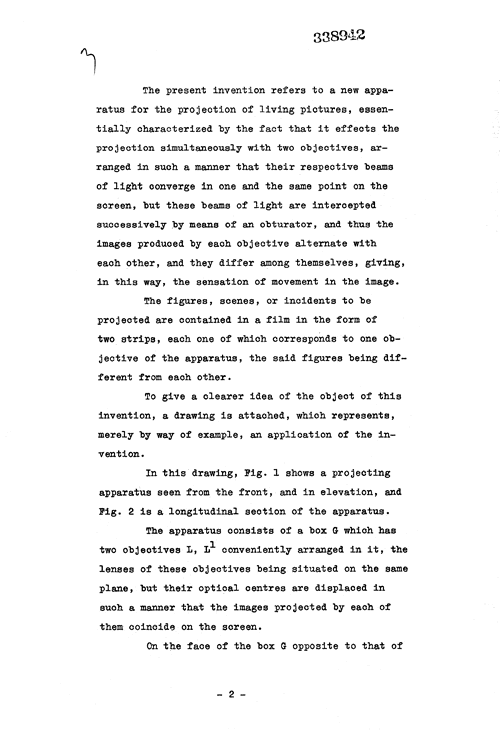

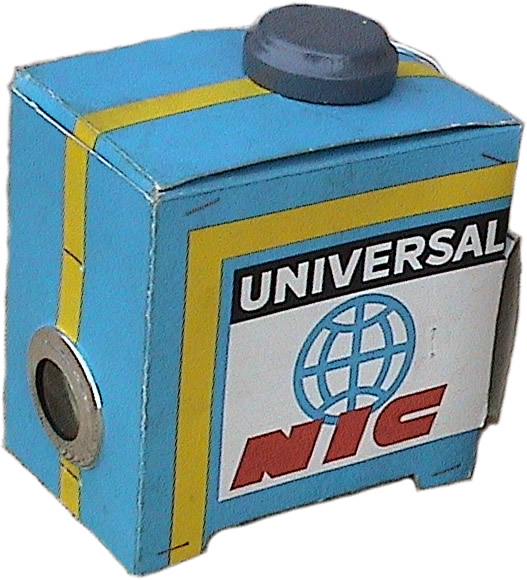

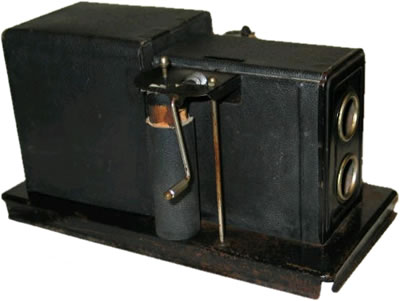

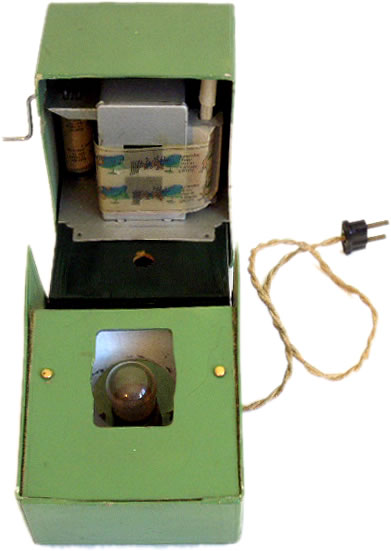

Procédé pour obtenir des projections par transparence produisant des images animées, et appareil de projection pour la mise en oeuvre de ce procédé. La présente invention comprend un procédé pour obtenir des projections par transparence produisant des images animées, ainsi qu'un appareil de projection pour sa mise en ceuvre, cet appareil pouvant par exemple constituer un nouveau jouet pour les enfants, susceptible de produire autant que possible les effets de la projection cinématographique, sans toutefois nécessiter la prise d'une très grande série de vues ou de tracés de dessins pour les projeter ensuite à une vitesse de dix-sept vues par seconde, ce qui nécessite des mécanismes compliqués pour la prise et la projection des vues et les opérations complémentaires.

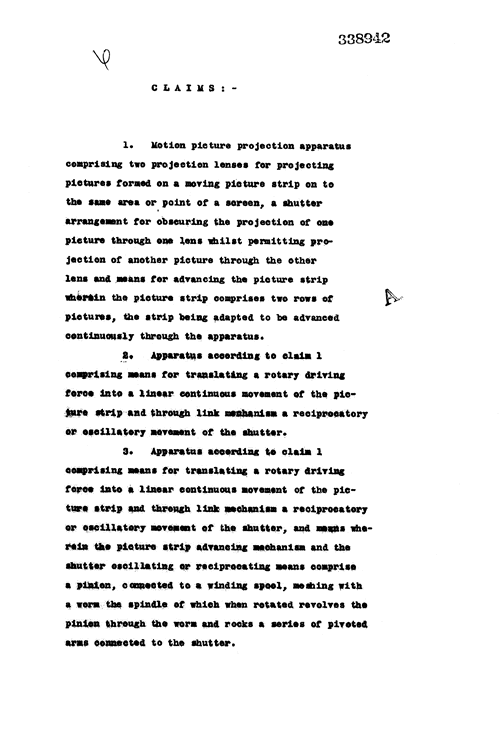

Le procédé que comprend l'invention est caractérisé en ce qu'on distribue les vues successives d'une série de moments d'une action alternativement sur deux pellicules et en ce qu'on projette ces vues dans l'ordre de leur prise, en donnant à ces deux pellicules un mouvement saccadé tel qu'elles se déplacent alternativement, chacune devant une fenêtre d'un appareil de projection. Par suite de ce mouvement saccadé des pellicules, chaque vue demeure fixe pendant un moment et disparaît ensuite rapidement pour faire place à la suivante; le fait physiologique de la persistance des images sur la rétine du spectateur, joint au phénomène psychologique de l'illusion, produit la sensation du mouvement des figures qui apparaissent sur l'écran.

Une forme d'exécution de l'appareil de projection pour la mise en oeuvre du procédé est représentée schématiquement et à titre d'exemple aux dessins annexés.

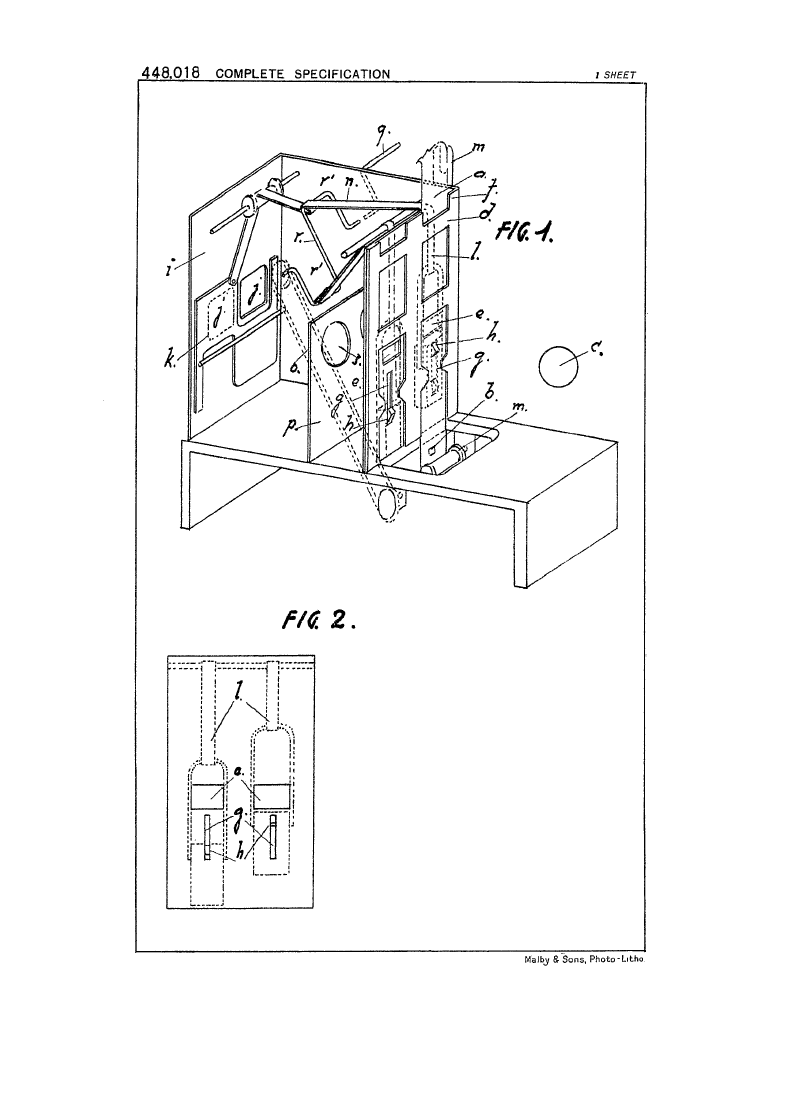

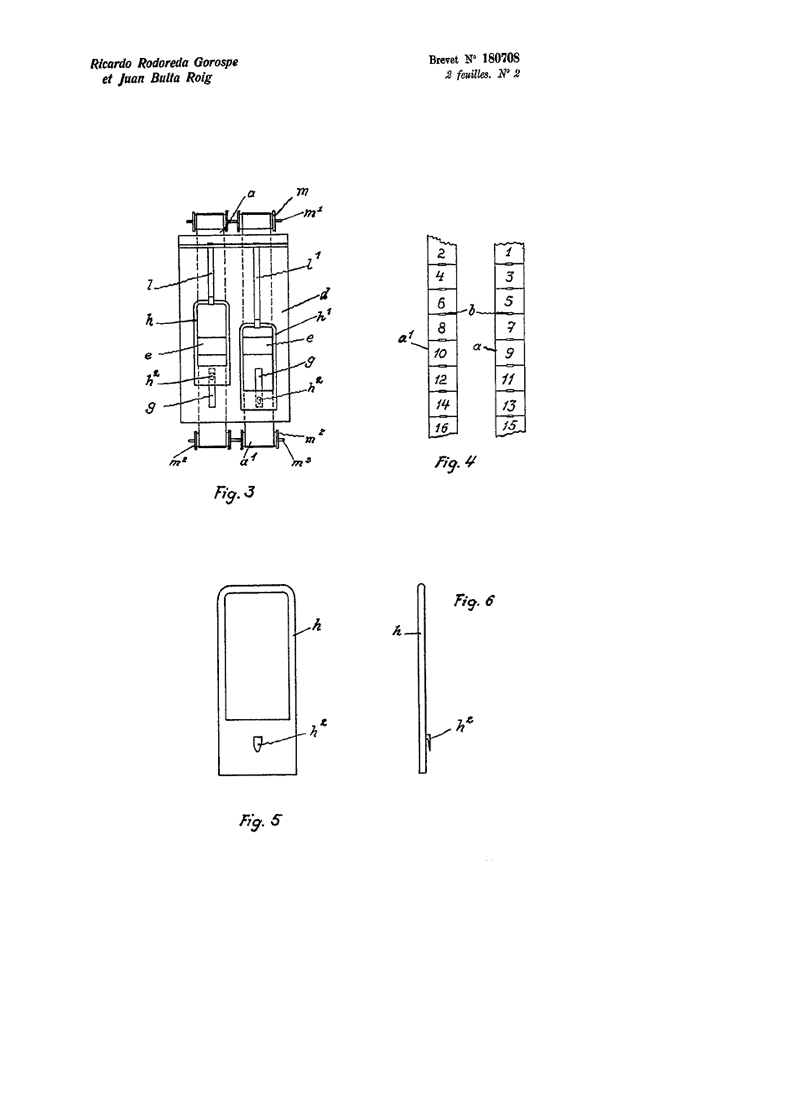

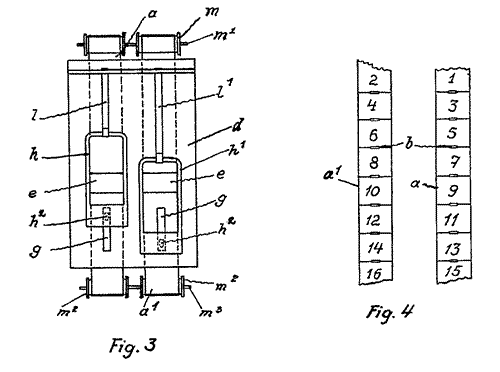

La fig. 1 représente une vue dudit appareil en perspective, la fig. 2 montre, à plus petite échelle, l'ensemble de l'appareil; la fig. 3 représente un détail du mécanisme d'entraînement des pellicules; la fig. 4 montre comment sont distribuées les vues sur les deux pellicules; les fig. 5 et 6 montrent, à plus grande échelle, deux vues d'un autre détail.

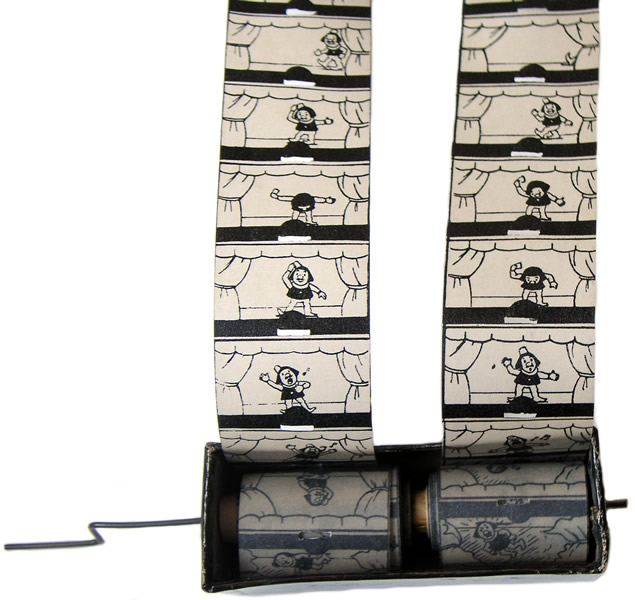

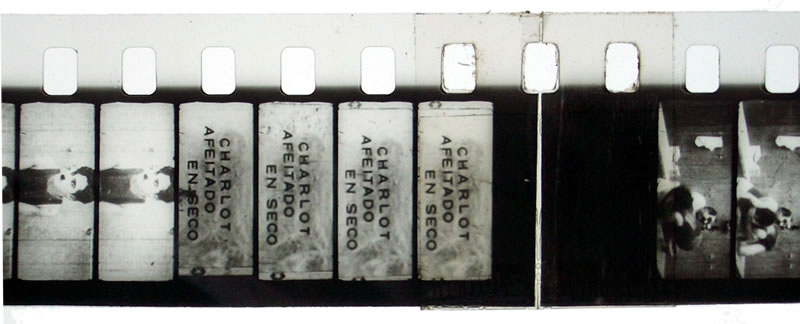

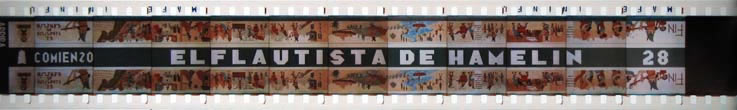

Le procédé nécessite deux pellicules a et a' (fig. 4) qui peuvent être faites en un matériel transparent quelconque, tel que papier toile, papier parchemin, celluloïde, ou un autre matériel analogue, et qui présente la résistance convenable. Sur ces deux pellicules a et a' sont disposées, alternativement sur l'une et sur l'autre, les vues successives d'une scène de telle façon qu'une vue, continuation d'une vue antérieure de la même scène, sera différente de cette dernière, de façon que la continuité de la scène s'obtiendra en projetant alternativement une vue de chaque pellicule; par exemple, on projettera la vue 1, ensuite les vues 2, 3, 4, 5, 6, 7, et ainsi de suite. La disposition des vues sur les pellicules sera faite au moyen du dessin direct, de la photographie, de la gravure, de la photogravure ou de n'importe quel procédé graphique, en une ou plusieurs couleurs. Sur chaque pellicule, on a prévu un trou b entre deux vues consécutives, ces trous étant d'un millimètre, environ de largeur et étant placés transversalement mais coupés par leur milieu par la ligne longitudinale médiane de chaque pellicule.

Pour projeter les vues des pellicules, l'appareil comporte un projecteur non représenté, de construction usuelle.

L'appareil comporte encore une chambre de projection c disposée sur un supporte c. Dans la cloison postérieure d de cette chambre, à la moitié de sa hauteur environ (fig. 1 et 3, la fig. 3 montrant la face intérieure de cette cloison d), existent deux petites fenêtres e, l'une à côté de l'autre, ayant à peu près la dimension du carré d'une vue des pellicules. La face extérieure de la cloison d porte des guides f, f1', qui portent, à leurs extrémités supérieures, des ressorts lames f 2 servant à presser les pellicules contre la cloison d au-dessus des fenêtres e. Au-dessous de chaque fenêtre, la cloison d est munie d'une rainure verticale g.

Dans la cloison antérieure i de la chambre c sont pratiqués deux orifices j, servant à laisser passer le cône lumineux d'un projecteur à l'intérieur de ladite chambre. Contre les orifices j glisse un double obturateur k, auquel est imprimé un mouvement de va-et-vient vertical et qui est conformé de manière à obturer alternativement chacun des deux orifices j, par suite dudit mouvement. Dans ce but, l'obturateur k est relié à l'une des extrémités d'une bande k', guidée par un rouleau k2 et dont l'autre extrémité est fixée au coude r' d'un arbre vilebrequin r qui peut tourner dans les parois latérales de la chambre c. Urre manivelle q sert à actionner à la main ledit arbre.

Dans l'intérieur de la chambre c, et glissant contre la paroi postérieure d, sont prévus deux contrepoids h, pourvus de dents obliques h2, qui traversent les rainures g. Chaque contrepoids est suspendu à une bande 1, respectivement l1, la bande 1 étant fixée au coude r' de l'arbre r, tandis que la bande l1 est fixée au coude r2 dudit arbre, les deux coudes étant décalés de 180°.

Deux rouleaux de dévidage m, sur lesquels sont enroulées les pellicules, sont fous sur un arbre commun m' fixé d'une manière non représentée à la partie supérieure de la chambre c. Deux rouleaux de renvidage m2 sont disposés au-dessous du support c' muni d'une fenêtre c2 pour le passage des pellicules. Les rouleaux yra" sont fous sur un arbre m3 fixé au support c'. Des verres objectifs non représentés sont montés en s sur une cloison p, placée dans l'intérieur de la chambre c.

Le fonctionnement de l'appareil décrit est le suivant:

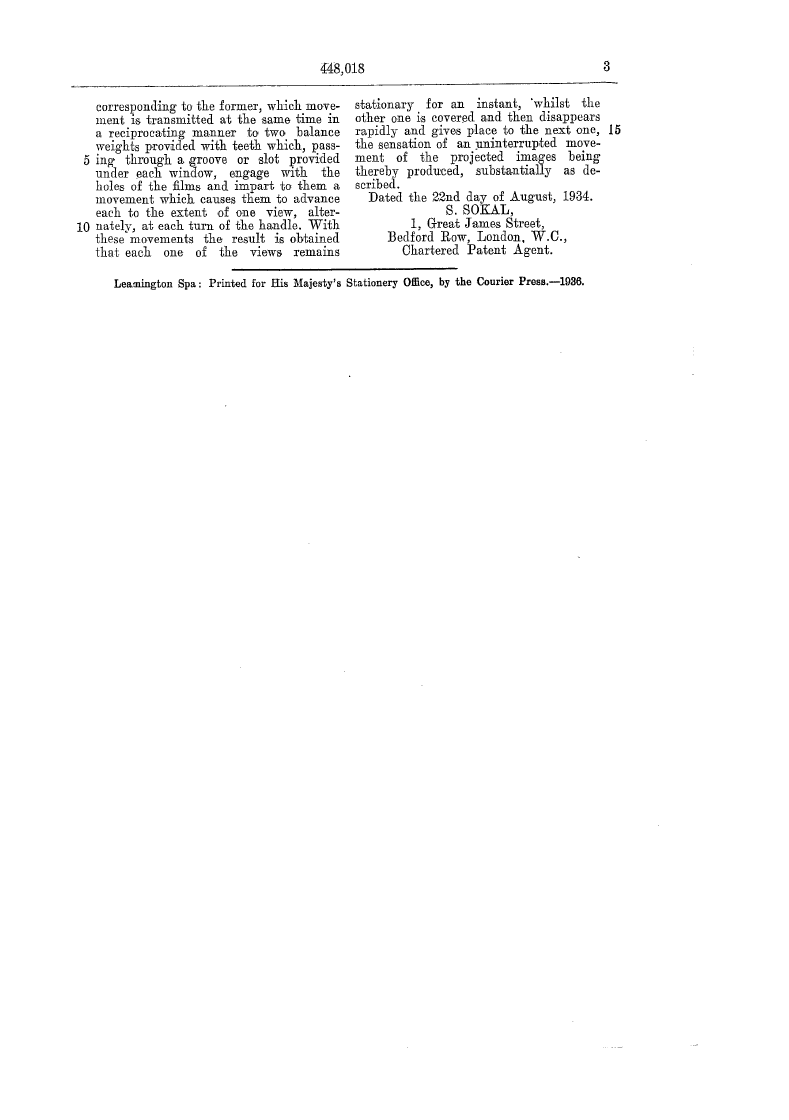

Les deux pellicules étant enroulées librement sur les rouleaux de dévidage m de façon qu'eu tirant l'une de ces pellicules, on puisse la dérouler complètement sans dérouler l'autre pellicule, on fait passer leurs deux bouts par les guides f, f' jusqu'à ce que le commencement de chaque pellicule se trouve en face de chaque petite fenêtre e; puis on assujettit les extrémités aux rouleaux de renvidage m2. Ensuite, après avoir disposé le projecteur en regard de la paroi d de la chambre, on actionne la manivelle q. Le mécanisme se met en mouvement de telle façon que l'un des orifices j est débouché un bref laps de temps, pour dévoiler par exemple la vue 1, tandis que la vue 2 de l'autre pellicule avance et est projetée immédiatement après. Ensuite vient la projection de la vue 3, tandis que la vue 4 avance pour être projetée ensuite, et ainsi successivement. Le mouvement saccadé des pellicules est effectué par les contrepoids h, h' qui sont soulevés et abaissés alternativement par l'action des bandes l, l' et dont les crochets h2 entraînent, lors de chaque abaissement, la pellicule correspondante. La partie inférieure de chaque pellicule s'enroule automatiquement, à chaque pas, sur le rouleau de renvidage m2 correspondant.

Le procédé décrit est applicable surtout pour la projection des dessins dits "animés"; effectivement, si on le compare au procédé cinématographique usuel, on verra qu'il nécessite un nombre bien moindre de dessins et un appareil de projection très simple; si on le compare au système de lanterne avec pellicule de deux moments par scène, on verra qu'il présente l'avantage de la continuité de mouvements et d'actions dont manque ce dernier, car il se limite à projeter alternativement et d'une façon répétée, deux positions depuis leur apparition sur une extrémité de l'écran jusqu'à leur disparition à l'autre extrémité.

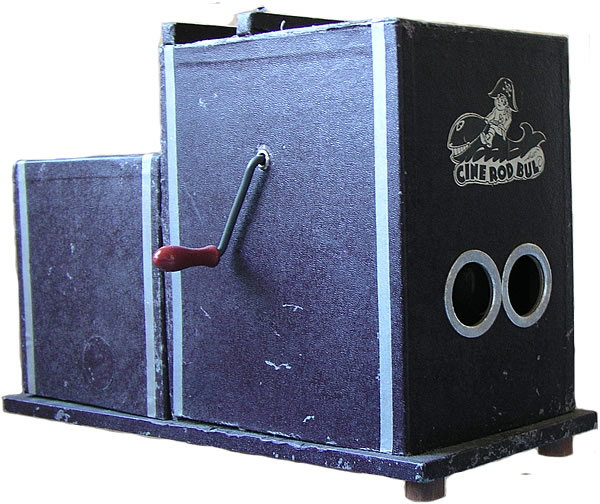

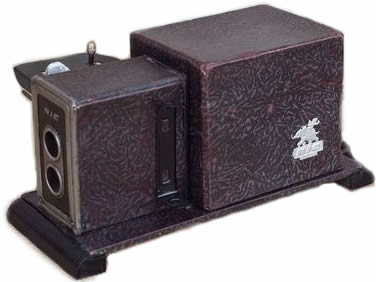

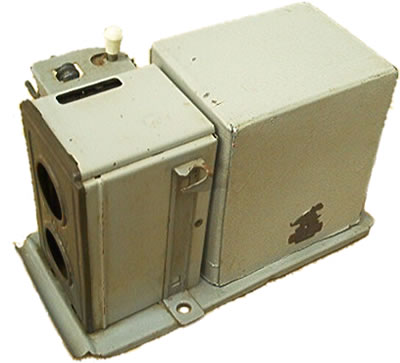

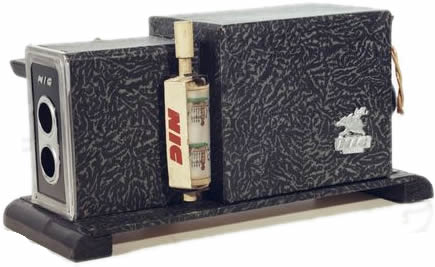

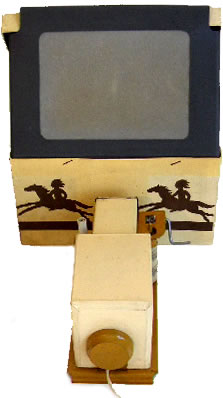

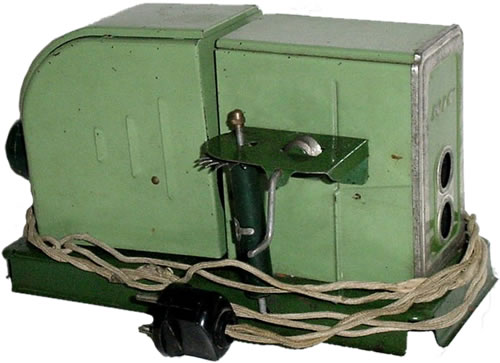

L'appareil représenté aux dessins peut constituer un jouet cinérnatographique, remarquable par la simplicité de ses mécanismes, et par la suppression de tout l'outillage des appareils utilisés pour la projection des pellicules habituelles et à long métrage, cet appareil servant particulièrement à projeter des pellicules déterminées, à court métrage, et des dessins animés.
