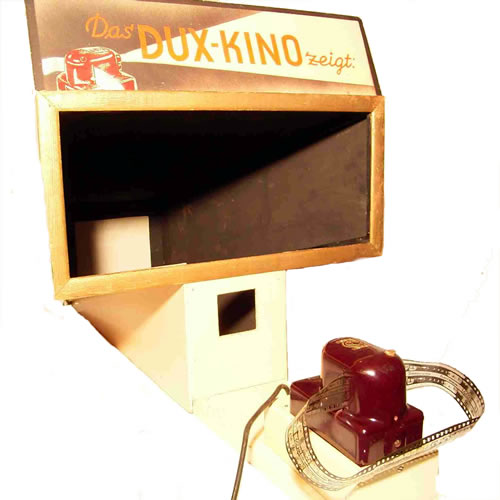

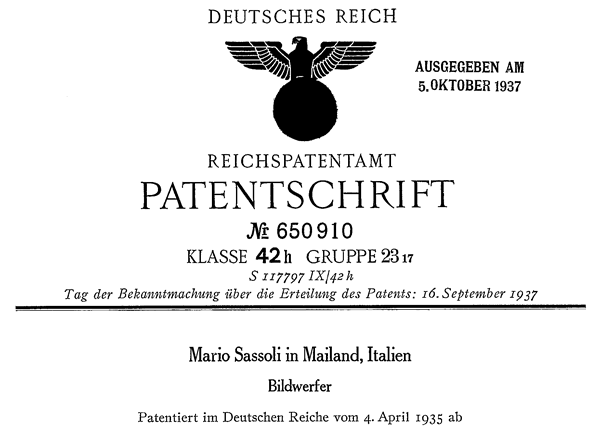

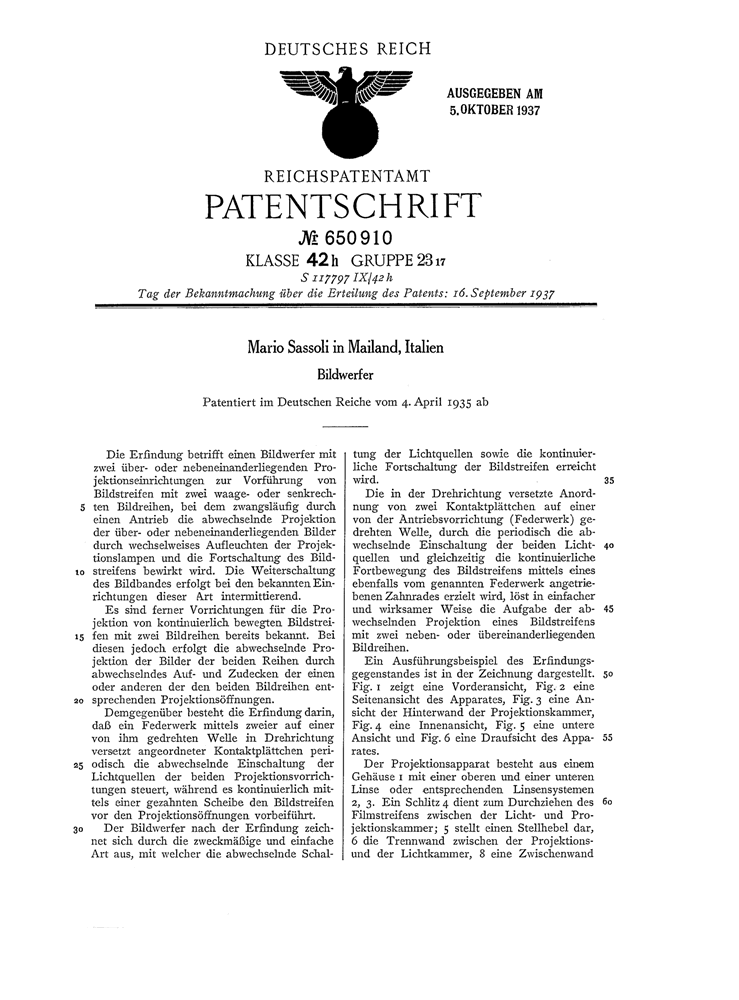

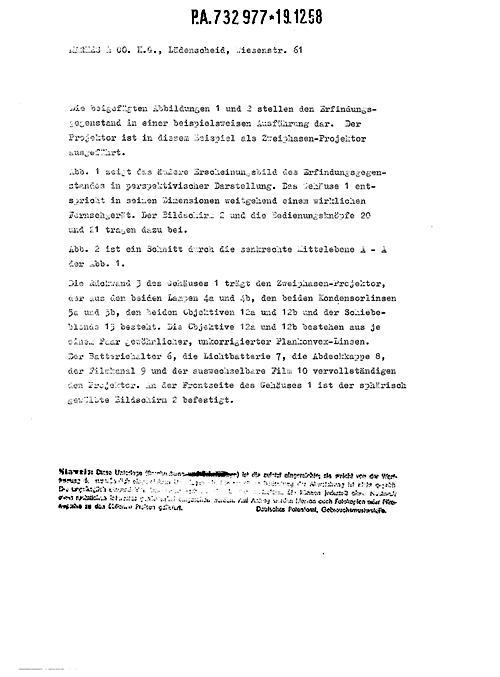

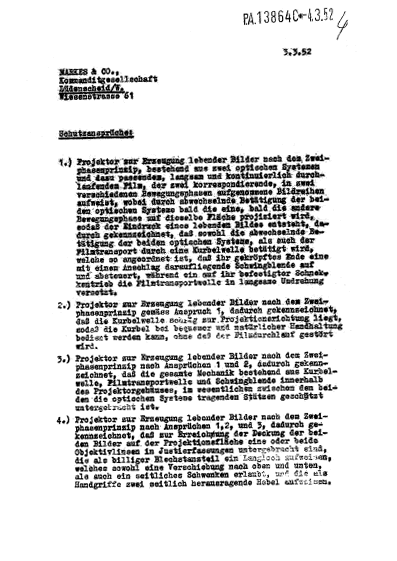

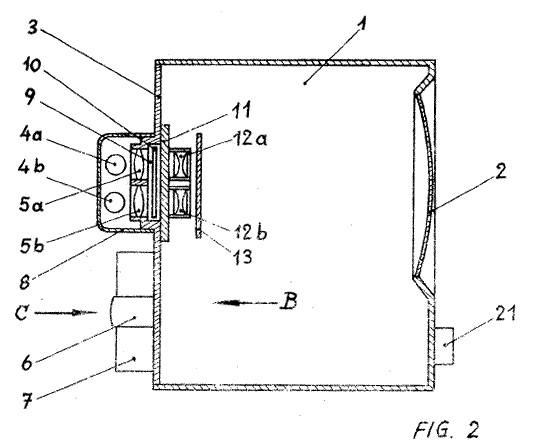

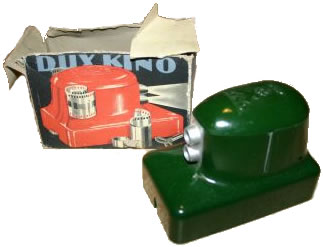

PATENTSCHRIFT : Bildwerfer

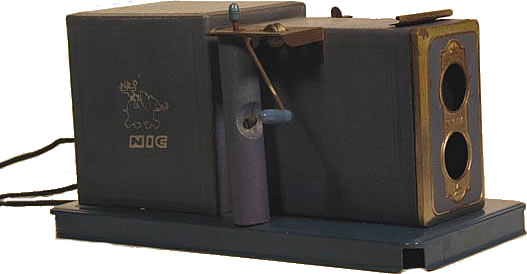

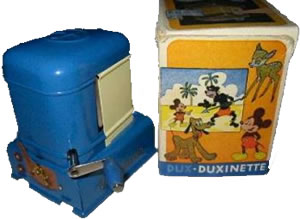

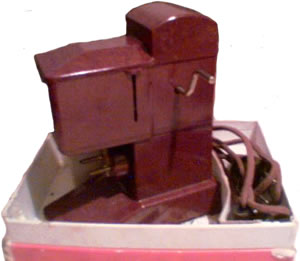

Die Erfindung betrifft einen Bildwerfer mit zwei über- oder nebeneinanderliegenden, Projektionseinrichtungen zur Vorführung von Bildstreifen mit zwei waage- oder senkrech ten Bildreiben, bei dem zwangsläufig durch einen Antrieb die abwechselnde- Projektion der über- oder nebeneinanderliegenden Bilder durch wechsielweises Aufleuchten der Projek tionslampen und die Fortschaltung des Bild streifens bewirkt wird. Die. Weiterschaltung des Bildhandeserfolgt bei den bekanntenEin- richtungen dieser Art intermittierend.

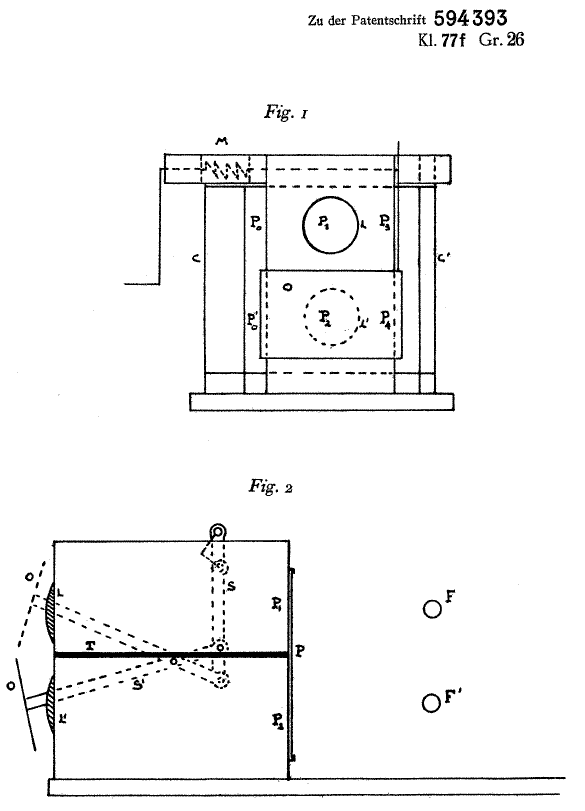

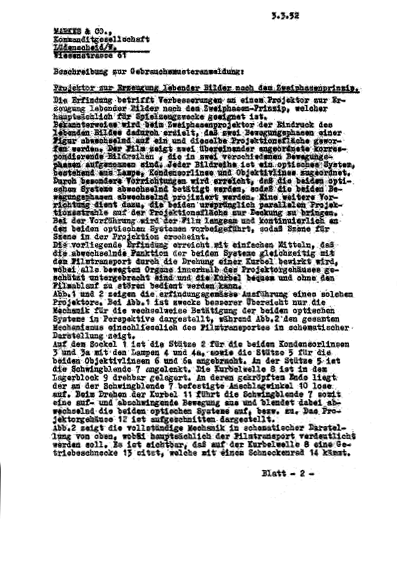

Es sind ferner Vorriclitungen für die Pro jektion von kontinuierlich bewegten Bildstriei- fen mit zwei Bildreihen bereits bekannt. Bei diesen jedoch erfolgt die abwechselnde Pro jektion der Bilder der beiden Reihen durch abwechselndes Auf- und Zudecken der einen oder anderen der den beiden Bildreihen ent sprechenden Projektionsöffnungen.

Demgegenüber besteht die Erfindung darin, dass ein Federwerk mittels zweier auf einer von ihm gedrehten Welle in Drehrichtung versetzt angeordneter Kontaktplättchien pieri- odisc'h die abwechselnde Einschaltung der Lichtquellen der beiden Projektionsvorrich tungen steuert, währendes kontinuierlich mit tels einer gezahnten Scheibe den Bildstreifen vor den Projektionsöffnungen vorbeiführt.

Der Bildwerfer nach der Erfindung zeich net sich durch die zweckmässige und einfache Art aus, mit welcher die abwechselnde Schal- tung der Lichtquellen sowie die kontinuier liche Fortschaltung der Bildstreifen erreicht wird.

Die in der Drehrichtung versetzte Anord nung von zwei Kontaktplättchen auf einer von der Antriebsvorrichtung (Federwerk) ge drehten Welle, durch die periodisch die ab wechselnde Einschaltung der beiden Licht- qu#ellen und gleichzeitig die kontinuierliche Fortbewegung des Bildstreifens mittels eines ebenfalls vom genannten Federwerk angetrie- henen Zahnrades erzielt wird, löst in einfacher und wirksamer Weise die Aufgabe der ab wechselnden Projektion eines Bildstreifens mit zwei neben- oder übereinianderliegenden Bildreihen.

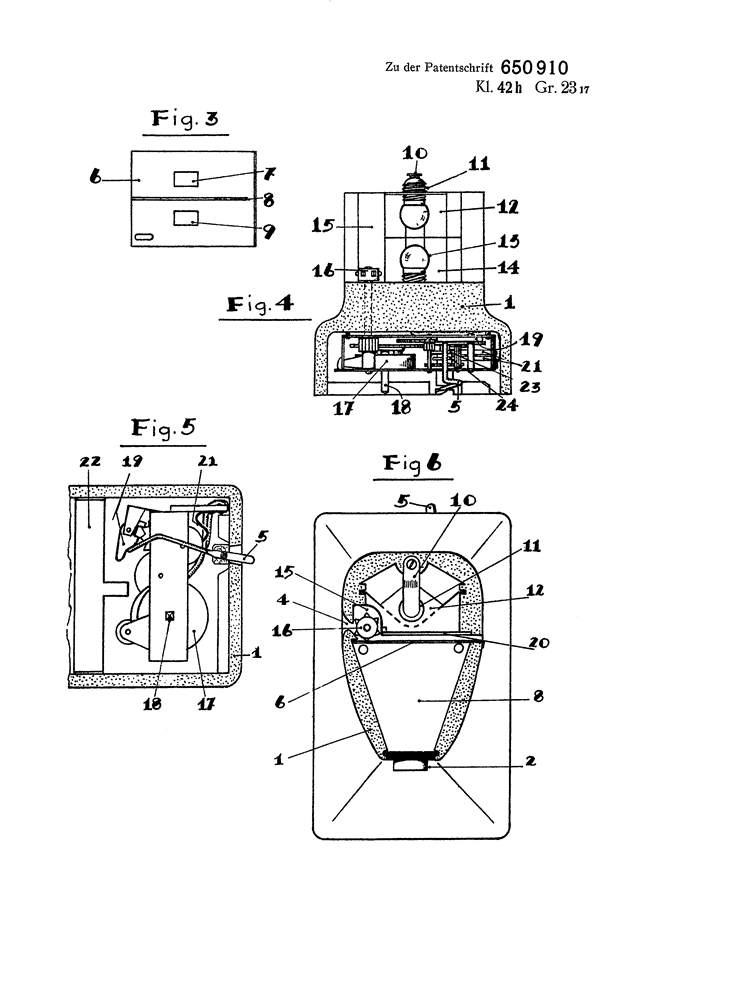

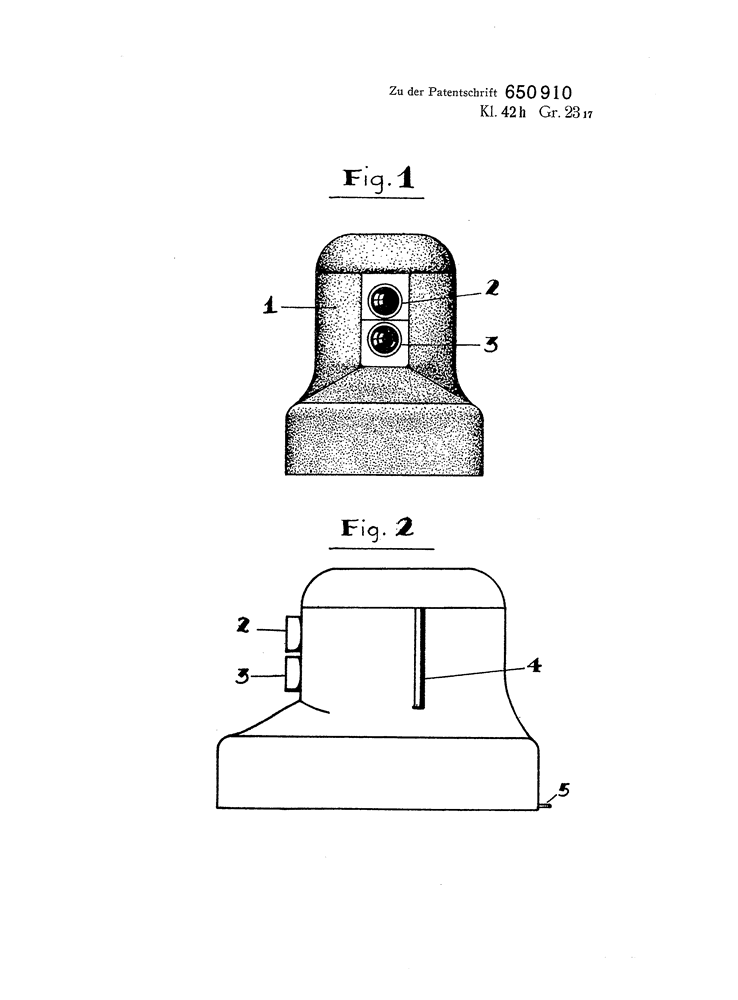

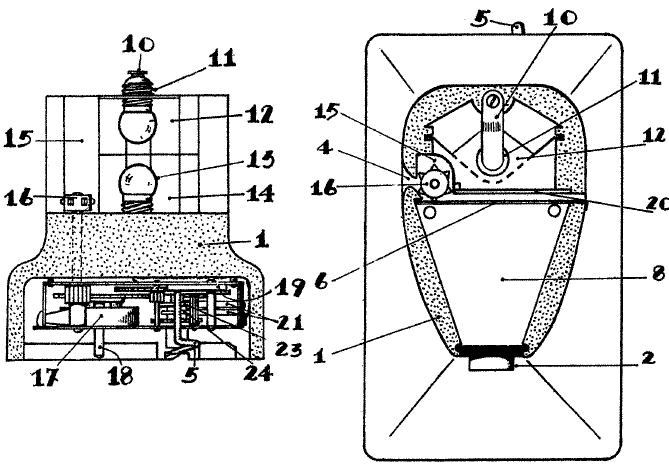

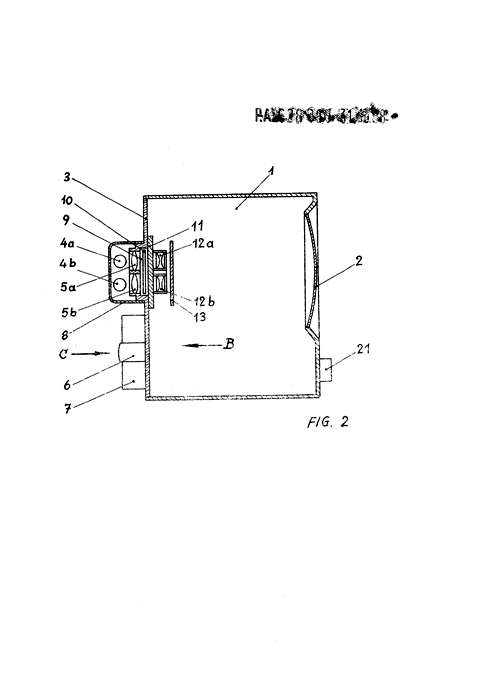

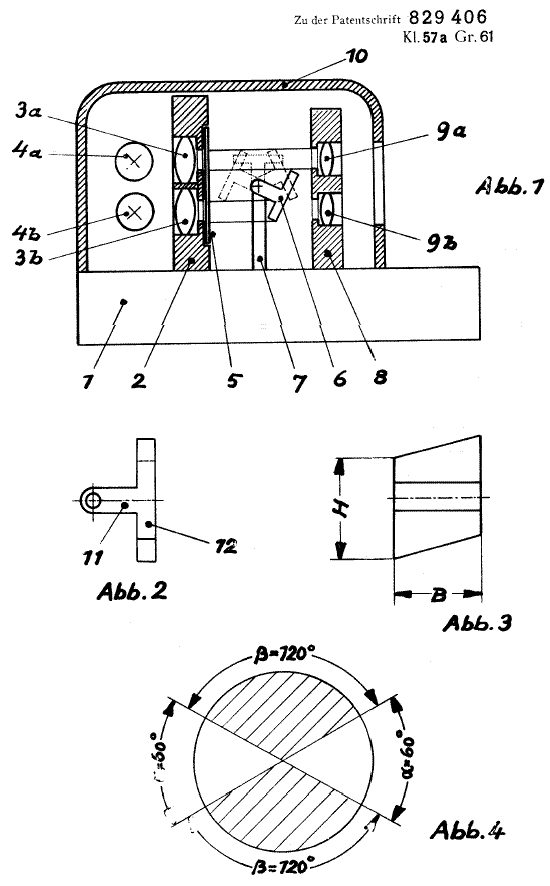

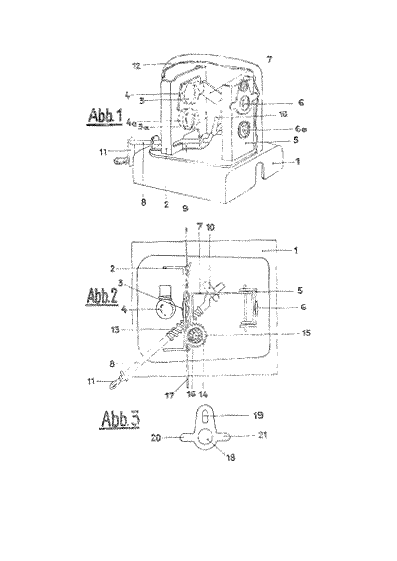

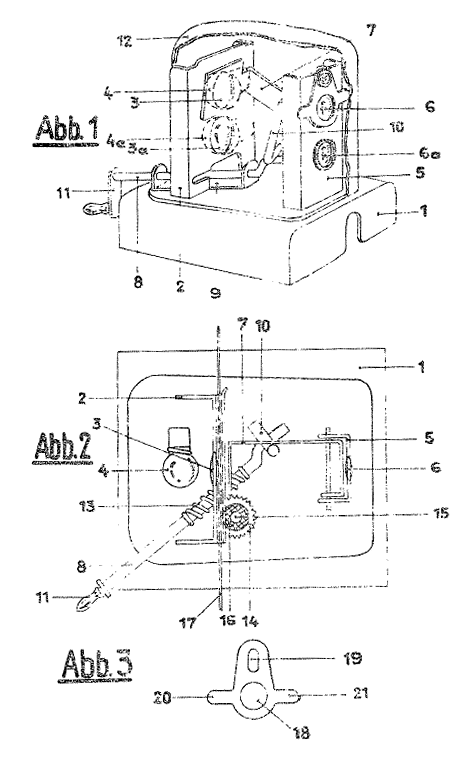

Ein Ausführungsbeispiel des Erfindungs- geg#enstandes ist in der Zeichnung dargestellt. Fig. i zeigt eine Vorderansicht, Fig. 2 eine Seitenansicht des Apparates, Fig. 3 eine An sicht der Hinterwand der Projektionskammer, Fig. 4 eine Innenansicht, Fig. 5 eine untere Ansicht und Fig. 6 eine Draufsicht des Apparates.

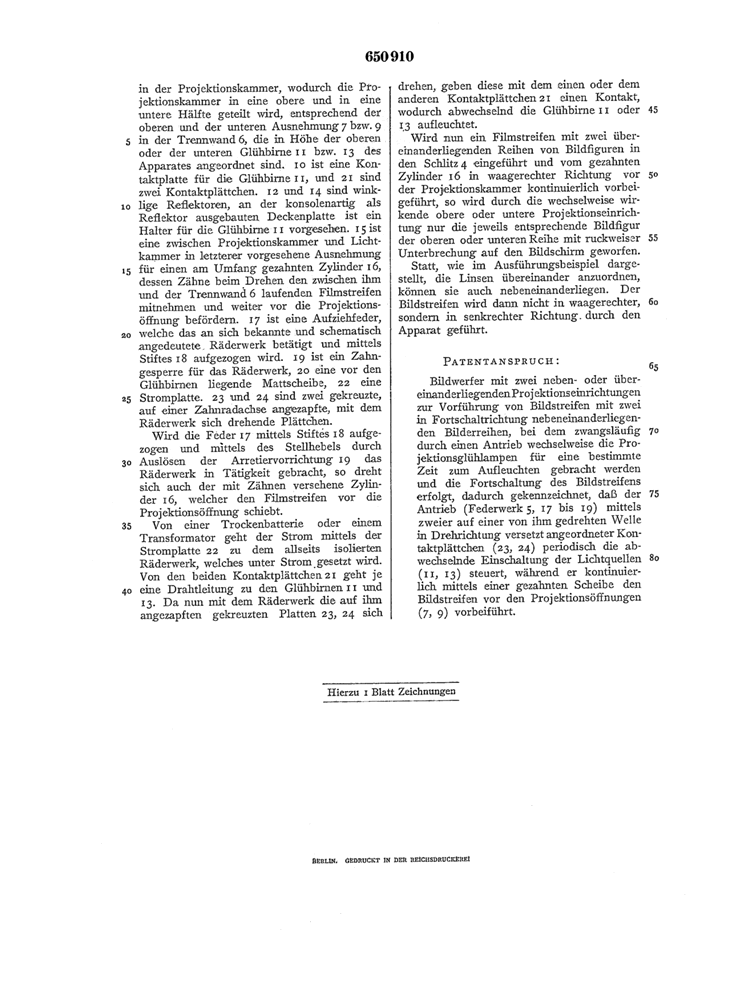

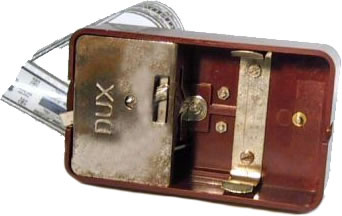

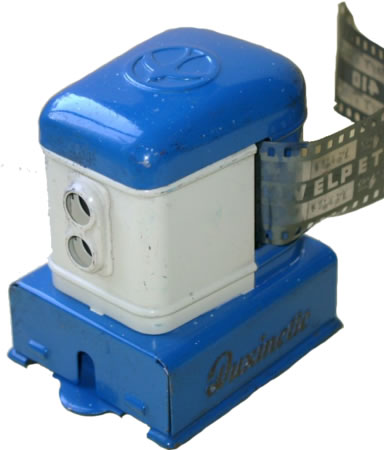

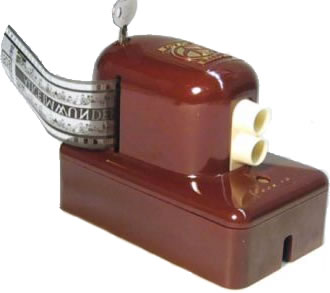

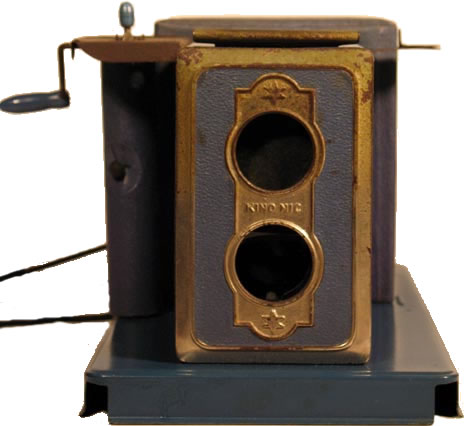

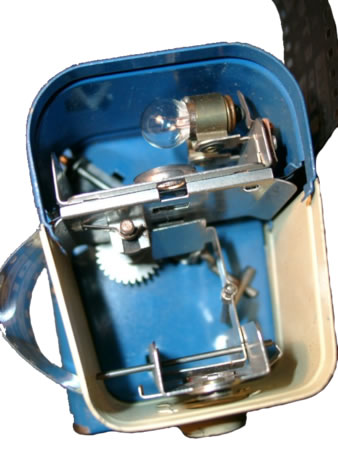

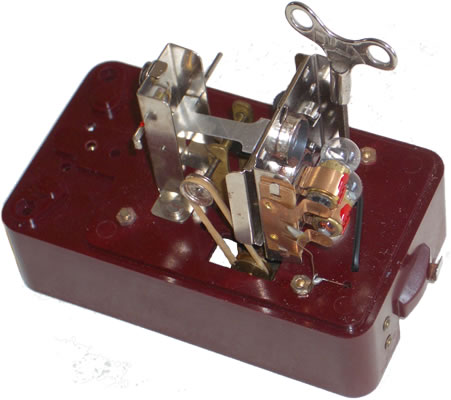

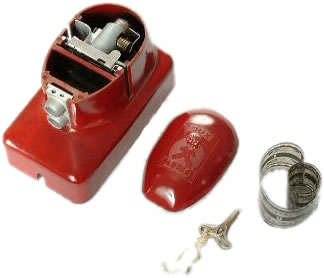

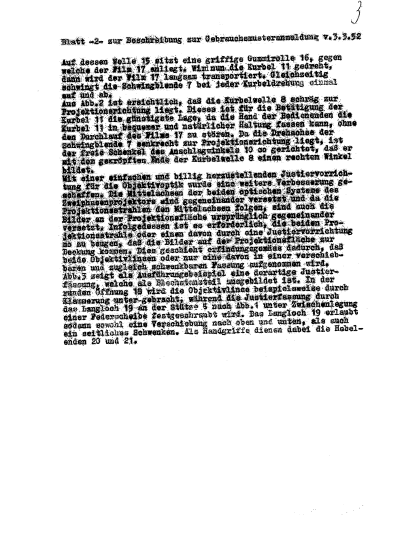

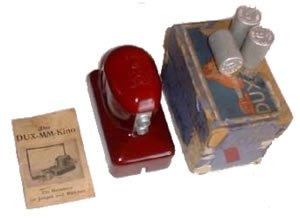

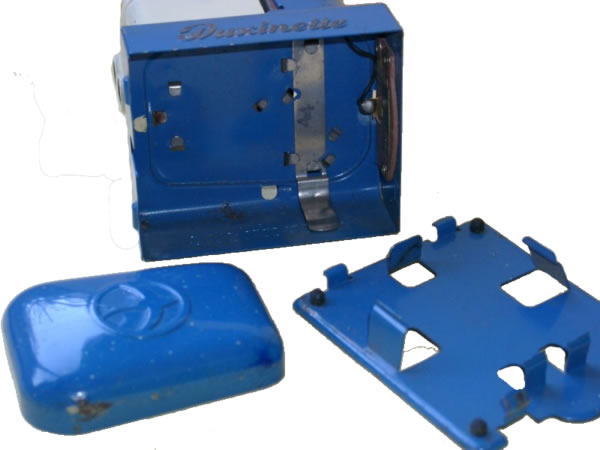

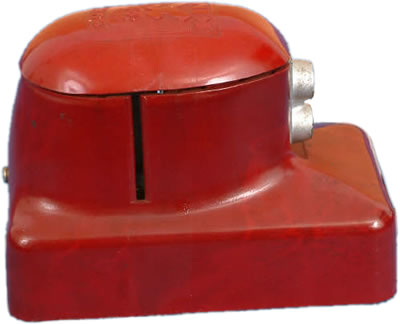

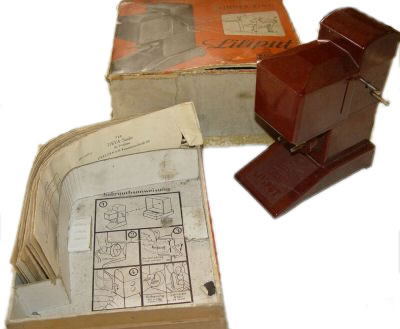

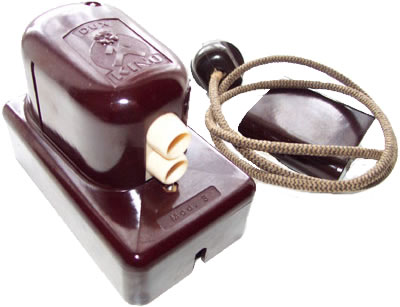

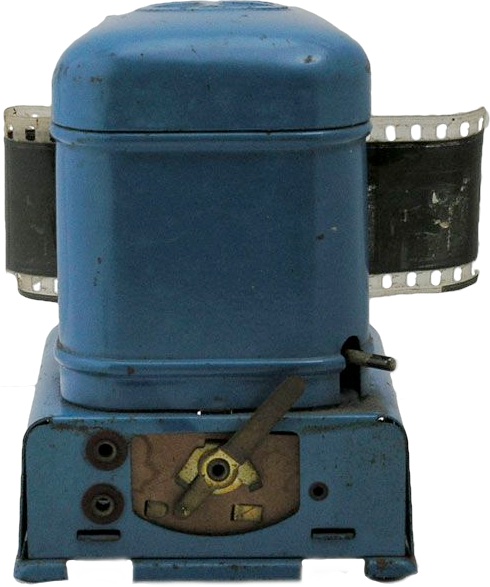

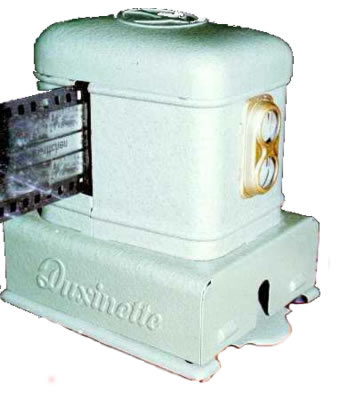

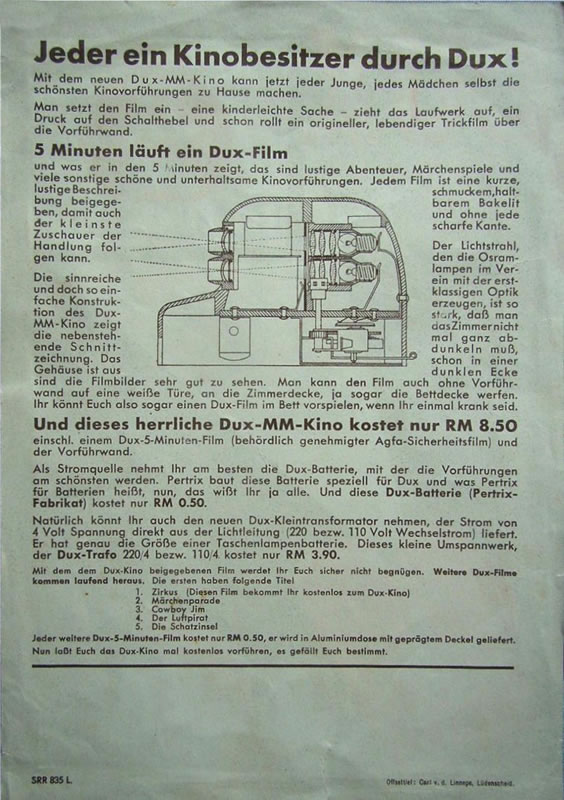

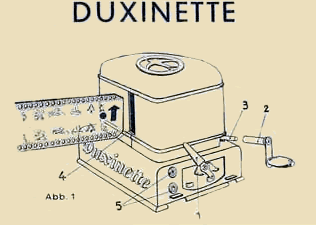

Der Projektionsappara: besteht aus einem Gehäuse 1 mit einer oberen und einer unteren Linste oder entsprechenden Linsensystemen 2, 3. Ein Schlitz 4 dient zum Durchziehen des Filmstreifens zwischen der Licht- und Pro jektionskammer; 5 stellt einen Stellhebel dar, 6 die Trennwand zwischen der Projektions und der Lichtkammer,8 eine Zwischenwand in der Projektionskammer, wodurch die Pro jektionskammer in eine obere und in eine untere Hälfte geteilt wird, entsprechend der oberen und der unteren Ausnelunung 7 bzw. 9 in der Trennwand 6, die in Höhe der oberen oder der unteren Glühbirne 11 bzw. 13 des Apparates angeordnet sind. 10 ist leine Kontaktplatte für die Glühbirne 11, und 21 sind zwei Kontaktplättchen. 12 und 14 sind winklige Reflektoren, an der konsolienartig als Reflektor ausgebauten, Deckenplatte ist ein Halter für die Glühbirne 11 vorgesehen. 15 ist eine zwischen Projektionskammer und Lichtkammer in letzterer vorgesehene Ausnehmung für einen am Umfang gezahnten Zylinder 16, dessen Zähne beim Drehen den zwischen, ihm und der Trennwand 6 laufenden Filmstreifen mitnehmen und weiter vor die Projektionsöffn!ung befördern. 17 ist eine Aufziehfeder, welche das an sich bekannte und schematisch angedeutete Räderwerk betätigt und mittels Stiftes 18 aufgezogen wird. 19 ist ein Zahngesperre für das Räderwerk, 20 eine vor den Glühbirnen liegende Mattscheibe, 22 eine Stromplatte. 23 und 24 sind zwei gekreuzte, auf einer Zahnradachse angezapfte, mit dem Räderwerk sich drehende Plättchen.

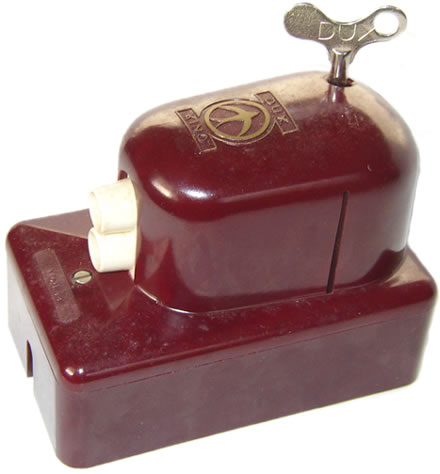

Wird die Feder 17 mittels Stiftes 18 aufgezogen und mittels des Stellhebels durch Auslösen der Arretiervorrichtung ig das Räderwerk in Tätigkeit gebracht, so dreht sich auch der mit Zähnen versehene Zylinder 16, welcher den Filmstreifen vor die Projektionsöffnung schiebt.

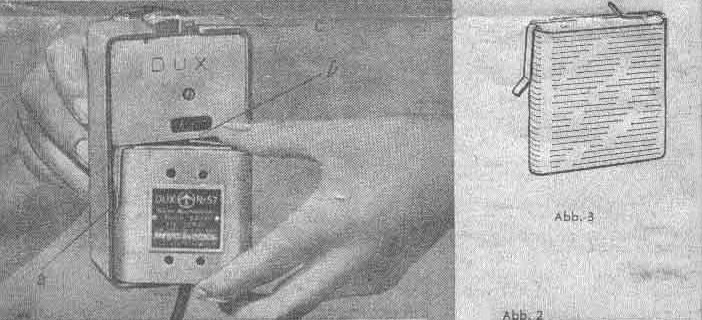

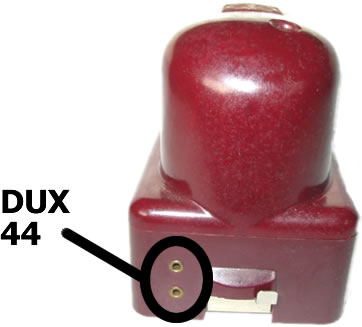

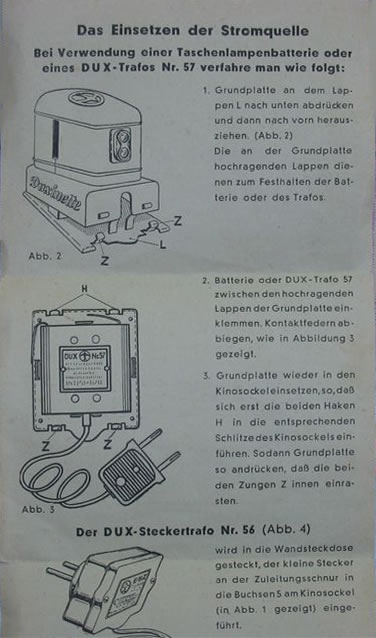

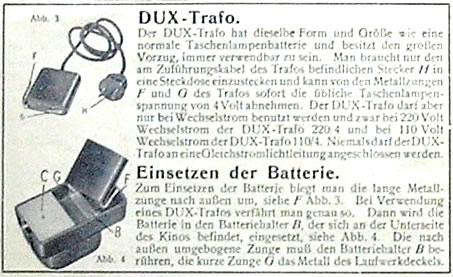

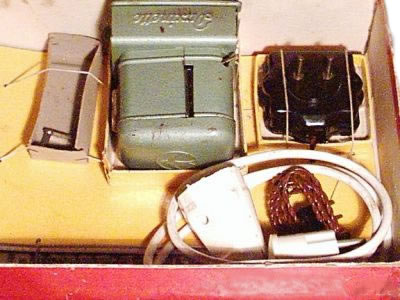

Von einer Trockenbatterie oder einem Transformator geht der Strom mittels der Stromplatte 22 zu dem allseits isolierten Räderwerk, welches unter Strom gesetzt wird. Von den beiden Kontaktplättchen 21 geht je eine Drahtleiwng zu den Glühbirnen 11 und 13. Da nun mit dem Räderwerk die auf ihm angezapften gekreuzten Platten 23, 24 sich drehen, geben diese mit dem einen oder dem anderen Kontaktplättchen 21 einen Kontakt, wodurch abwechselnd die Glühbirne 11 oder 13 aufleuchtet.

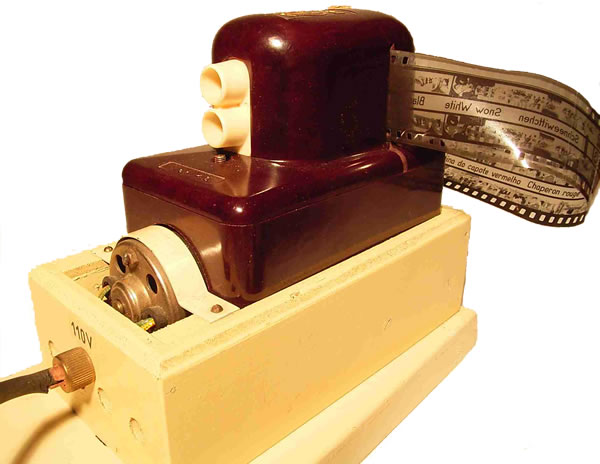

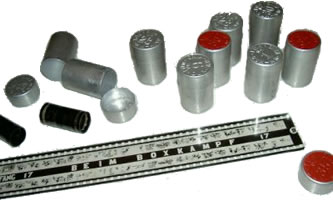

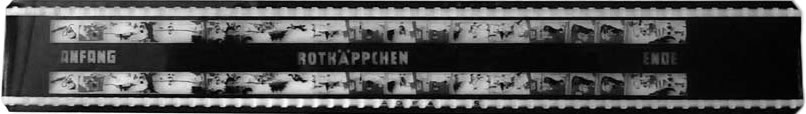

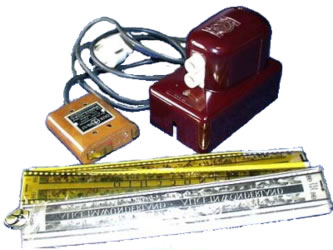

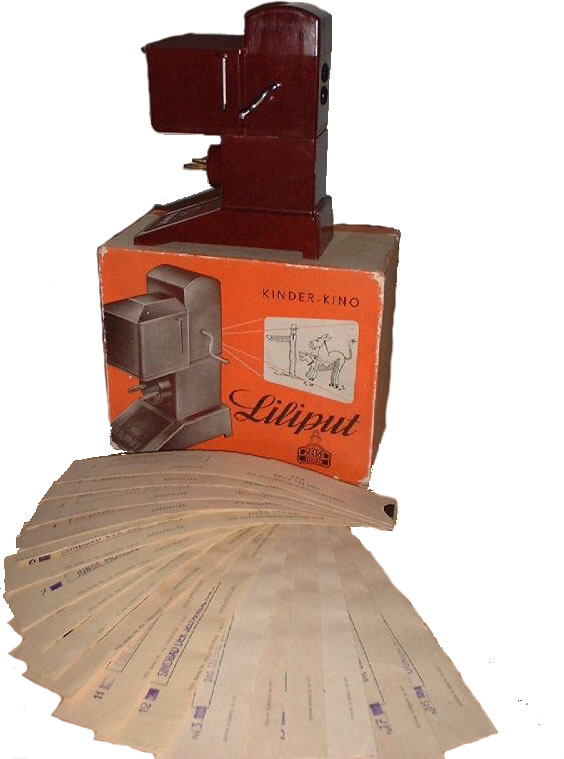

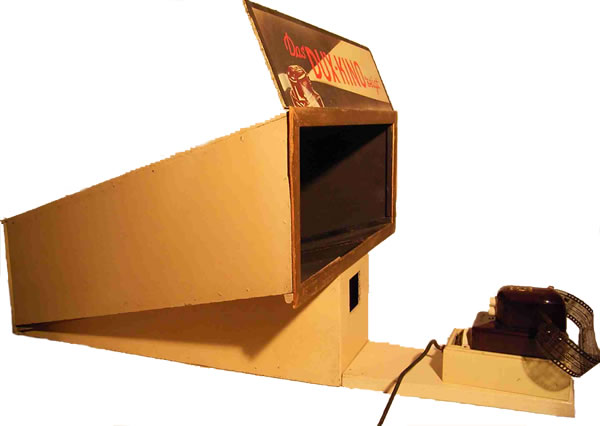

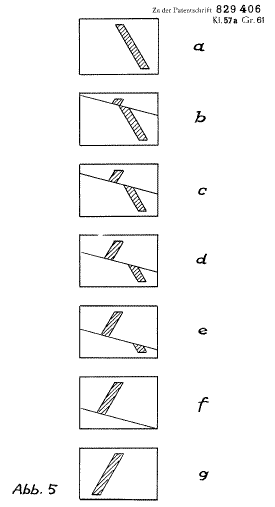

Wird nun ein Filmstreifen mit zwei übereinanderliegenden Reihen von Bildfiguren in den Schlitz 4 eingeführt und vom gezahnten Zylinder 16 in waagerechter Richtung vor der Projektionskammer kontinuierlich vorbeigeführt, so wird durch die wechselweise wir kende obere oder untere Projektionseinrichtung nur die jeweils entsprechende Bildfigur der oberen oder unteren Reilie mit ruckweiser Unterbrechung auf den Bildschirm geworfen.

Statt, wie im Ausführungsbeispiel dargestellt, die Linsen übereinander anzuordnen, können sie auch neheneinanderliegen. Der Bildstreffen wird dann nicht in waagerechter, sondern in senkrechter Richtung. durch den Apparat geführt.
